Deditec UC-CANOPEN-DA8_16 UC-CANOPEN-DA8_16 Ausgangsmodul CANopen, CAN Bus Anzahl Eingänge: 0 x Anzahl Ausgänge: 8 x Anz
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 849.95 / Stück)
CHF 849.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CANopen Remote EA DA DAC Modul mit 8 analogen Ausgängen
- CANopen-Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401
- CAN 2.0A oder CAN 2.0B
- Galvanisch getrennt bis 500 V
- Konfigurierbar über Kodierschalter
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- 16-Bit Auflösung jeder Kanal
- Spannungsbereiche: 0-5 V, 0-10 V, ±5 V, ±10 V
- Galvanische Trennung zur Spannungsversorgung: max. 500 V AC
- Wandlungszeit des D/A-Wandlers: 10-12 µs
- Lastwiderstand: ≥ 2 kOhm
Technische Daten
- Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
- Node-ID: Konfigurierbar über Kodierschalter oder LSS
- Produkt-Art
Ausgangsmodul
- Schnittstellen
CANopen
CAN Bus
- Typ
UC-CANOPEN-DA8_16
- Betriebsspannung
7 V/DC
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
7 bis 24 V/DC
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
8
- Anzahl Eingänge
0 x
- Anzahl Ausgänge
8 x
- Abm.
(B x H) 22.5 mm x 117 mm
- Max. Stromaufnahme
130 mA
- Höhe
117 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CANOPEN-DA8_16
- Ausführung
Hutschiene / DIN-Rail-Modul
- Ausgänge
8 Kanäle mit je 16 Bit Auflösung
- Schnittstellen
CAN-Bus, galvanisch getrennt über Optokoppler
CANopen Profile nach CiA-Spezifikationen CiA 301, CiA 305 und CiA 401
- Stromaufnahme
130 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796651 Deditec UC-CANOPEN-DA8_16 UC-CANOPEN-DA8_16 Ausgangsmodul CANopen, CAN Bus Anzahl Eingänge: 0 x Anzahl Ausgänge: 8 x Anz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796651 Deditec UC-CANOPEN-DA8_16 UC-CANOPEN-DA8_16 Ausgangsmodul CANopen, CAN Bus Anzahl Eingänge: 0 x Anzahl Ausgänge: 8 x Anz
Beschreibung

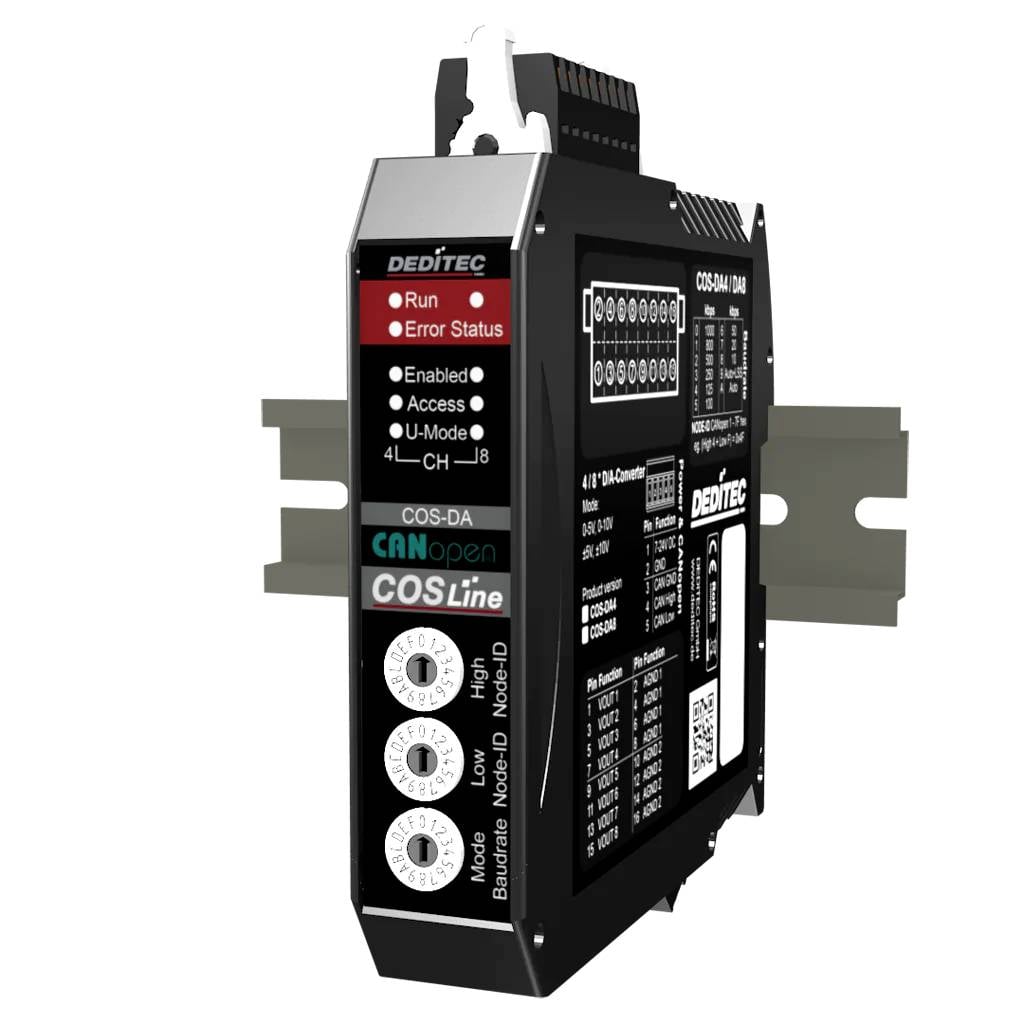

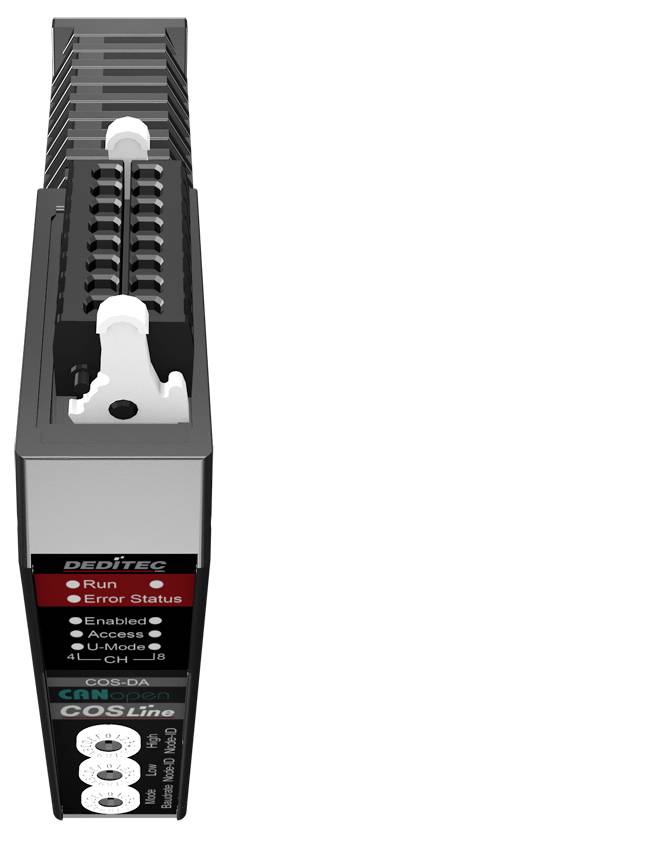

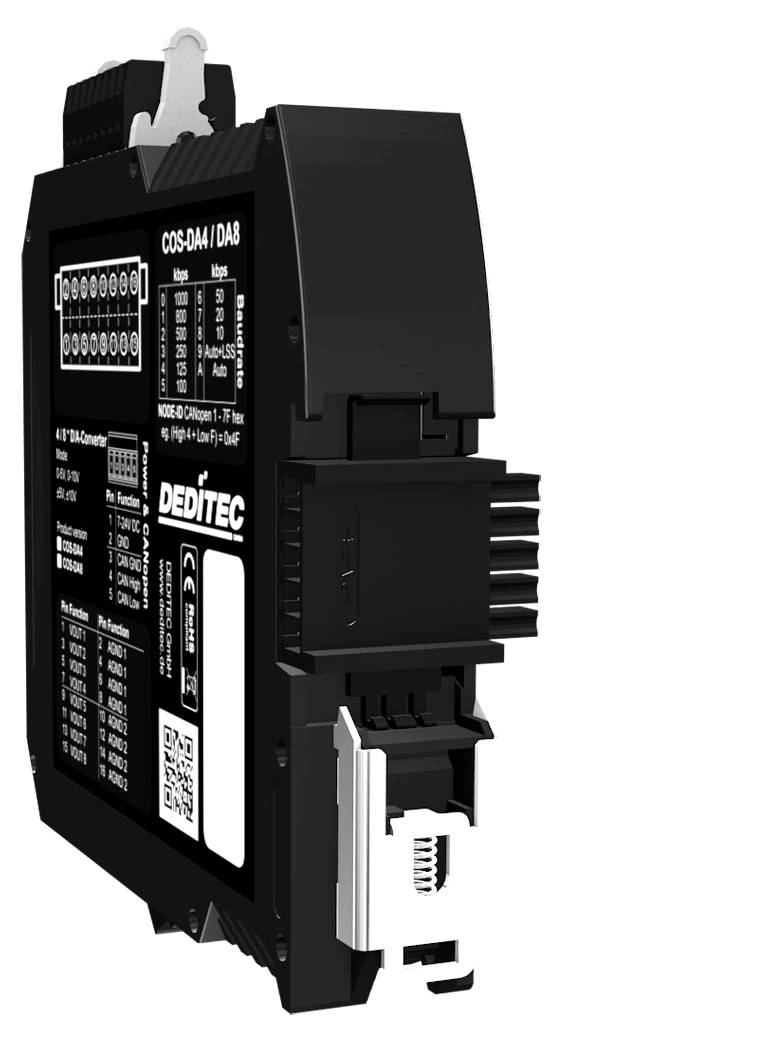

Das UC‑CANopen‑DA8‑16ISO ist ein präzises CANopen Remote E/A D/A DAC‑Modul mit 8 galvanisch getrennten 16‑Bit‑Ausgangskanälen zur exakten Ausgabe analoger Spannungssignale. Es integriert sich nahtlos in CANopen‑Netzwerke und bietet hohe Signalstabilität für anspruchsvolle Industrieumgebungen. Typische Einsatzgebiete sind die präzise Aktoransteuerung sowie die Simulation analoger Signale in Prüf‑ und Automatisierungssystemen.
Ausführung
- Ausgelegt für industrielle Anwendungen im Schaltschrank und in dezentralen Automatisierungsstrukturen
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
- Einsatzbereiche: Maschinenbau, Anlagenautomation, Prüfstände, Schaltschrankbau, Gebäudeautomation und industrielle Netzwerksteuerungen
Lieferumfang
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
