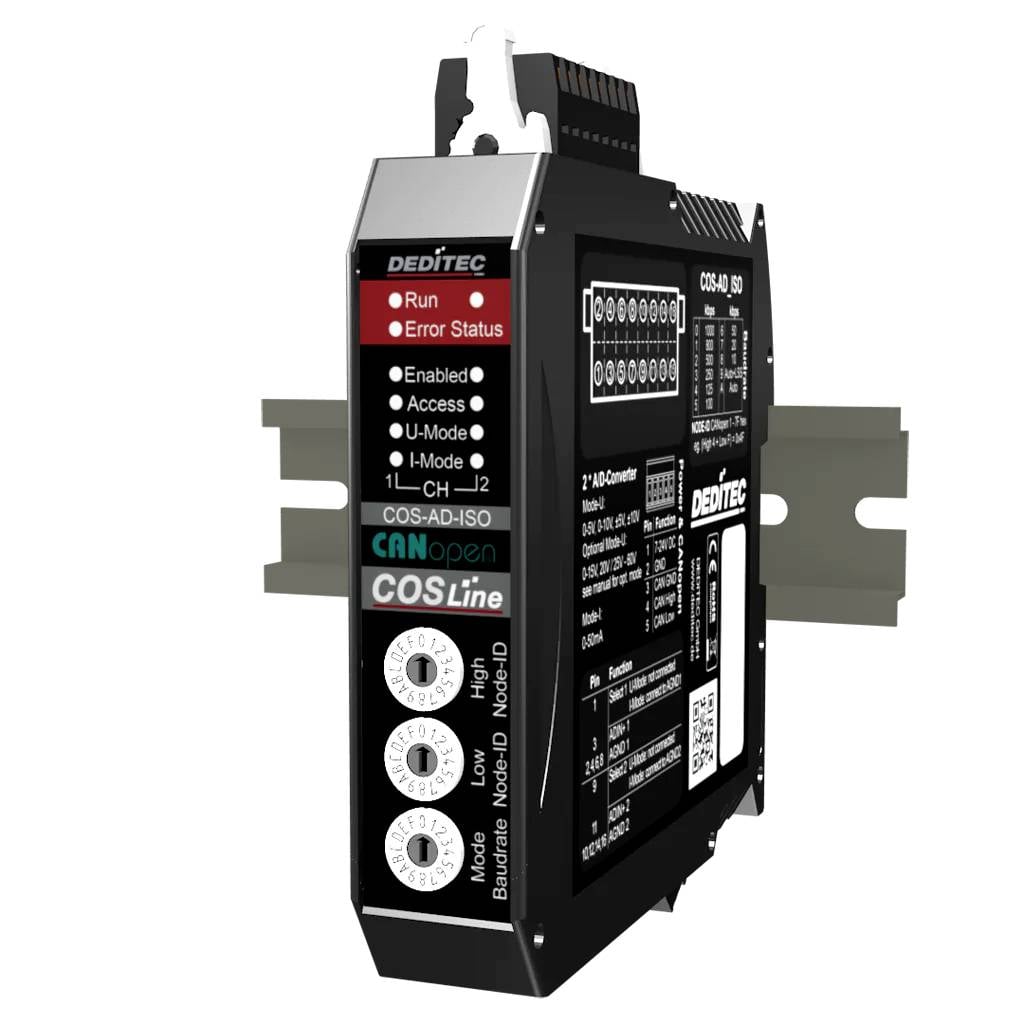

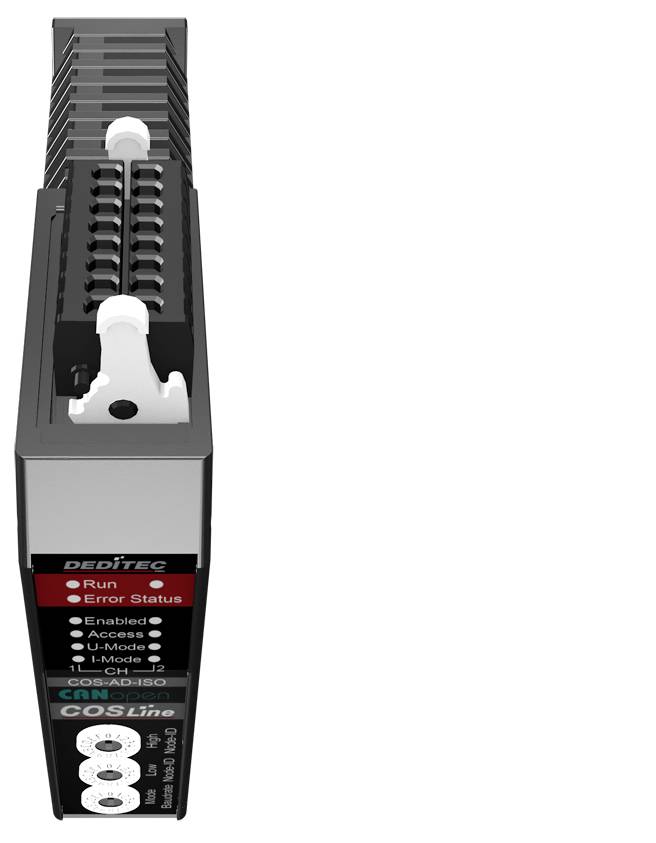

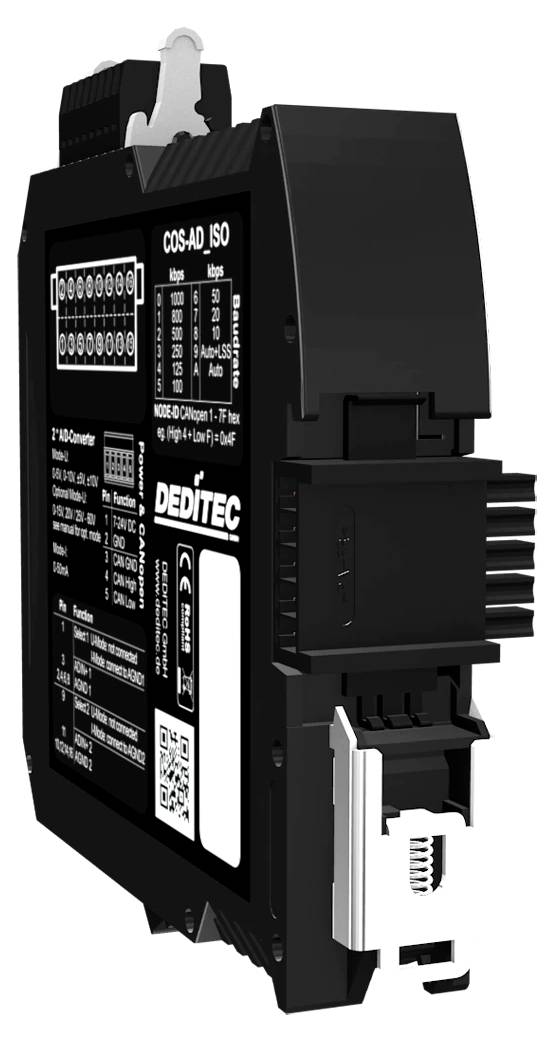

Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 734.95 / Stück)
CHF 734.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CANopen AD Messwerte galvanisch getrennt erfassen * 2 A/D Kanäle - 16-Bit-Auflösung
- CANopen-Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401
- CAN 2.0A oder CAN 2.0B
- Galvanisch getrennt bis 500 V
- Konfigurierbar über Kodierschalter
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Ausführung: single ended
- 16-Bit Auflösung jeder Kanal
- Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
- Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
- Galvanische Trennung zur Spannungsversorgung: max. 500 V
- Wandlungsrate A/D-Wandler: 4 µs
Technische Daten
- Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
- Produkt-Art
I/O Modul
- Schnittstellen
CANopen
- Typ
UC-CANOPEN-AD2-16ISO
- Betriebsspannung
7 V/DC
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
7 bis 24 V/DC
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
2
- Anzahl Eingänge
2 x
- Anzahl Ausgänge
0 x
- Abm.
(B x H) 22.5 mm x 120 mm
- Max. Stromaufnahme
130 mA
- Höhe
120 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CANOPEN-AD2-16ISO
- Ausführung
Analoges Eingangsmodul zur Hutschienenmontage mit galvanischer Trennung
- Ausgänge
0
- Eingänge
2 analoge Eingänge (Spannung/Strom)
- Schnittstellen
CAN-Bus (galvanisch getrennt über Optokoppler)
In-Rail Busverbinder
- Stromaufnahme
130 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O
Beschreibung
Das UC‑CANopen‑AD2‑16ISO Modul erfasst präzise AD‑Messwerte über zwei 16‑Bit‑Kanäle und kann diese dank galvanischer Trennung sicher und störungsarm galvanisch getrennt erfassen. Die Integration in CANopen‑Netzwerke nach CiA‑Standard ermöglicht eine zuverlässige Einbindung in industrielle Systeme. Typische Einsatzgebiete sind die Erfassung analoger Sensorsignale sowie die Überwachung von Prozesswerten in Automatisierungsanlagen.
Ausführung
- Ausgelegt für industrielle Anwendungen im Schaltschrank und in dezentralen Automatisierungsstrukturen
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
- Einsatzbereiche: Maschinenbau, Anlagenautomation, Prüfstände, Schaltschrankbau, Gebäudeautomation und industrielle Netzwerksteuerungen
Lieferumfang
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
