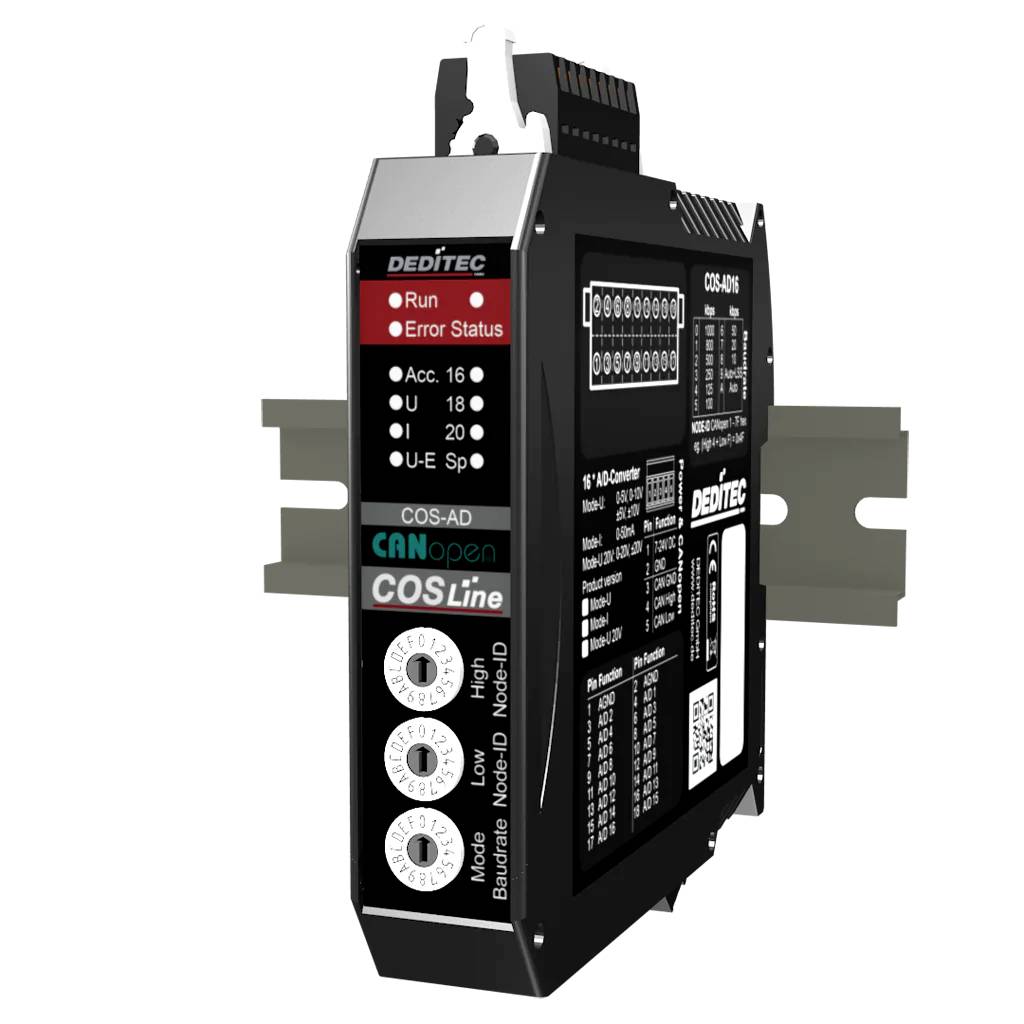

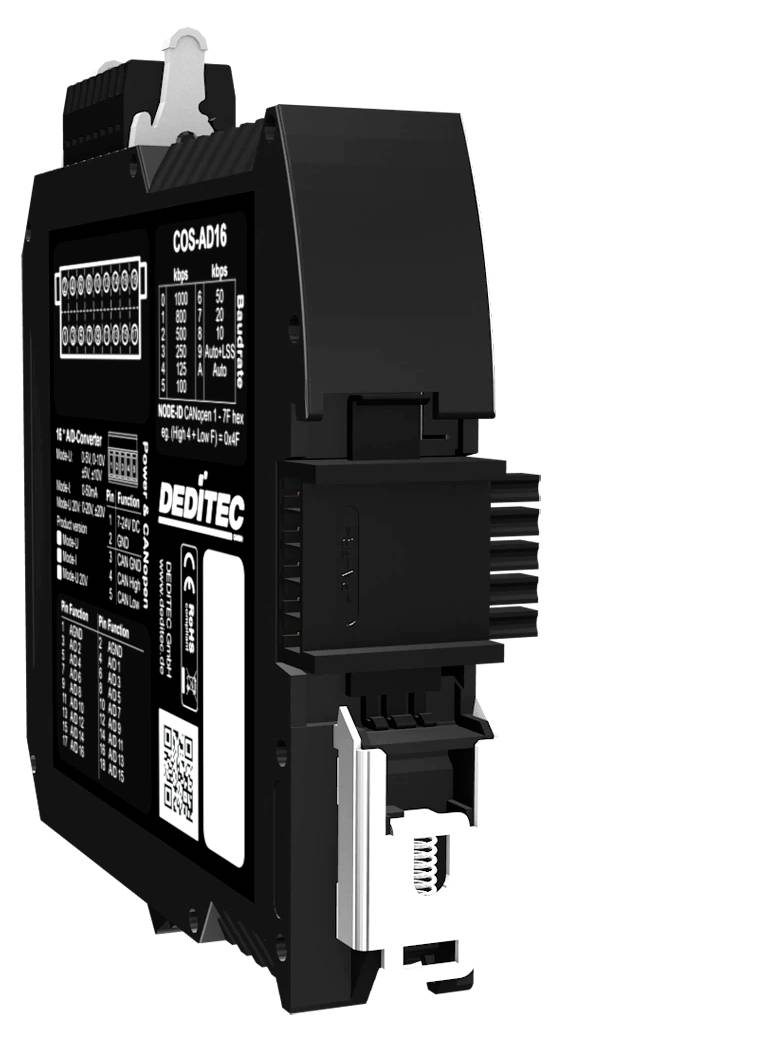

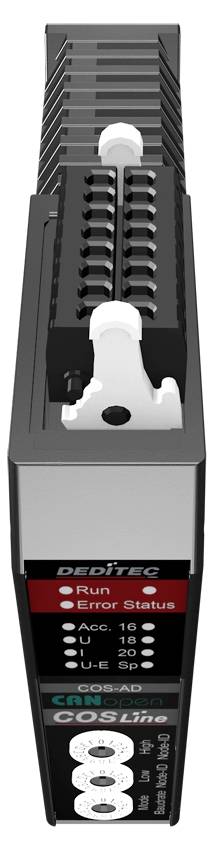

Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Eingangsmodul CANopen Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 554.95 / Stück)
CHF 554.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CANopen AD Stromsignale einlesen * 16 A/D Eingänge – Stromsignale einlesen / erfassen
- CANopen-Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401
- CAN 2.0A oder CAN 2.0B
- Galvanisch getrennt bis 500 V
- Konfigurierbar über Kodierschalter
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Ausführung: single ended
- 16-Bit Auflösung jeder Kanal
- Galvanische Trennung zur Spannungsversorgung: max. 500 V
- Wandlungsrate A/D-Wandler: 4 µs
Technische Daten
- Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
- Produkt-Art
Eingangsmodul
- Schnittstellen
CANopen
- Typ
UC-CANOPEN-AD16-16I
- Betriebsspannung
7 V/DC
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
7 bis 24 V/DC
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
16
- Anzahl Eingänge
16 x
- Anzahl Ausgänge
0 x
- Abm.
(B x H) 22.5 mm x 117 mm
- Max. Stromaufnahme
130 mA
- Höhe
117 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CANOPEN-AD16-16I
- Ausführung
Analoges E/A-Modul
- Ausgänge
0
- Eingänge
16 analoge Eingänge
- Schnittstellen
CAN-Interface, Baudraten von 10 kBit/s bis 1 Mbit/s oder Autobaud
Node-ID via Kodierschalter oder LSS konfigurierbar
- Stromaufnahme
130 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Eingangsmodul CANopen Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Eingangsmodul CANopen Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl
Beschreibung
Das CANopen AD Modul ermöglicht das präzise Einlesen von Stromsignalen über hochauflösende A/D‑Wandler und bietet dank galvanischer Trennung eine sichere Signalverarbeitung in industriellen Anwendungen. Es unterstützt CiA‑Profile, lässt sich flexibel konfigurieren und arbeitet zuverlässig im Verbund mehrerer CANopen‑Module. Typische Einsatzfälle sind das Einlesen von Sensorspannungen sowie die Überwachung analoger Messgrößen in Automatisierungsanlagen.
Ausführung
- Ausgelegt für industrielle Anwendungen im Schaltschrank und in dezentralen Automatisierungsstrukturen
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
- Einsatzbereiche: Maschinenbau, Anlagenautomation, Prüfstände, Schaltschrankbau, Gebäudeautomation und industrielle Netzwerksteuerungen
Lieferumfang
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
