Name: Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A I/O Modul CAN Bus, USB Anzahl Eingänge: 8 x Anzahl Ausgänge: 8 x Anzahl I/O:
Brand: Deditec
SKU: 3796611
Availability: BackOrder

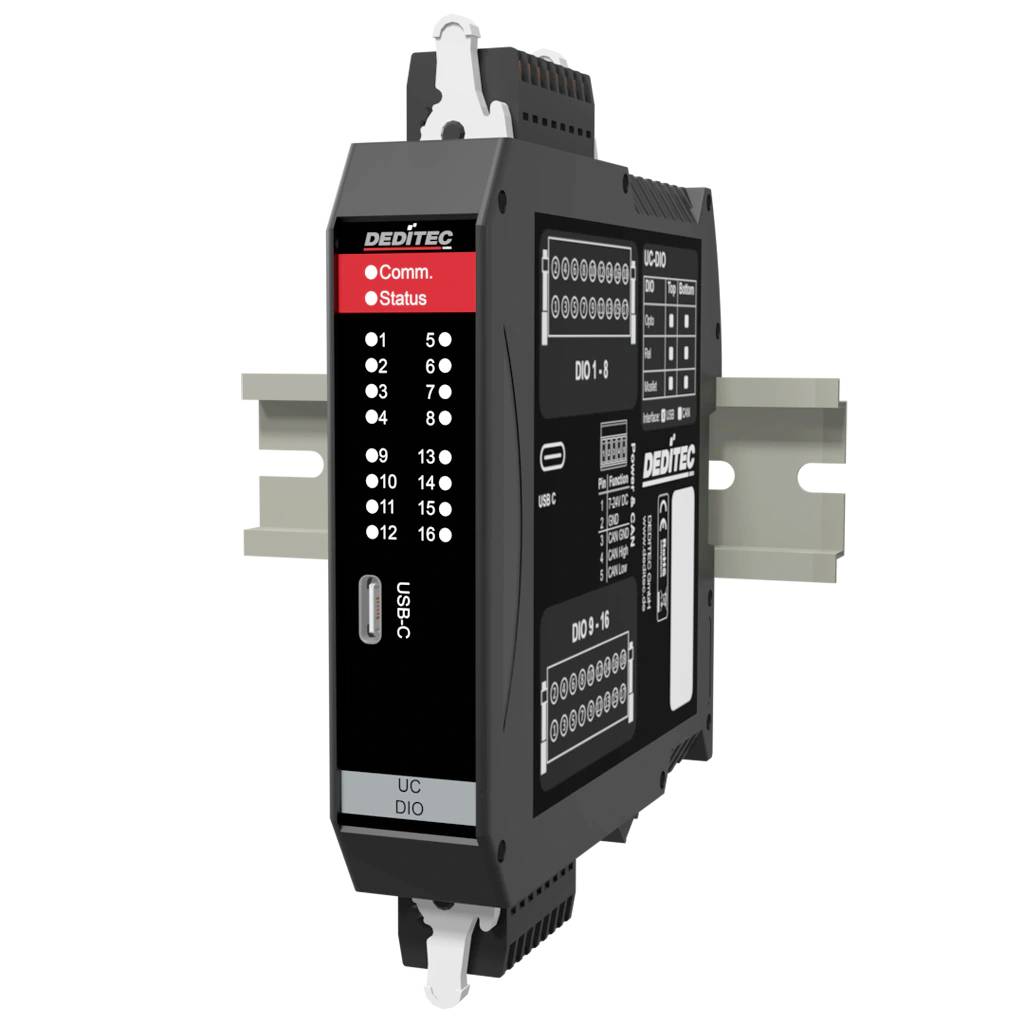

Schwarzes DEDITEC DIN-Schienen-I/O-Modul mit Status-LEDs, nummerierten Kanälen und USB-C-Anschluss, dargestellt auf einer Schiene montiert.

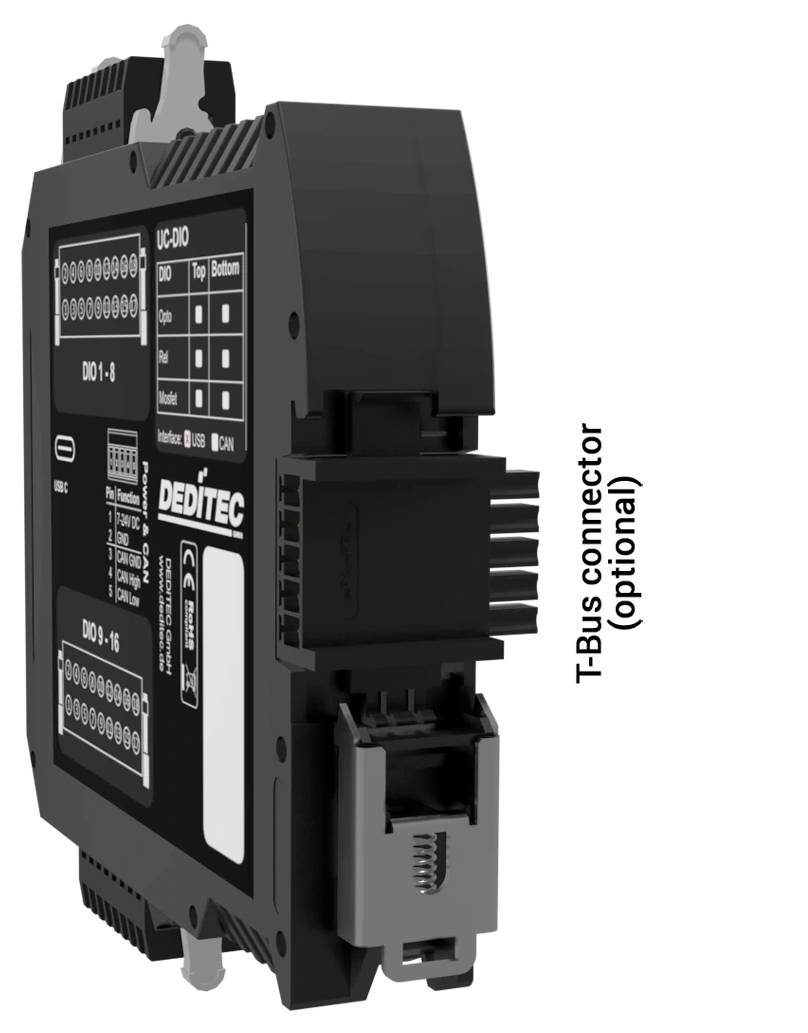

Schwarzes Industrie-DENTEC Ein-/Ausgabemodul in 3D dargestellt, mit gekennzeichnetem optionalem "I-Bus-Anschluss" auf der Seite.

1/2

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 383.95 / Stück)

CHF 383.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CAN Modul mit 8 DIO EA – can ea dio modul – 8 Optokoppler Eingänge und 8 digitalen Ausgänge (3 A) - mit USB-Konfigurationsschnittstelle

USB 2.0 Interface bis zu 480 Mbit/s
Schnelle Inbetriebnahme durch Plug-and-Play-Integration
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
CAN-Interface nach ISO 11898
Offenes CAN Protokoll (RAW CAN)
Automatischer Sende- / Empfangsmodus
Galvanisch getrennt bis 500 V
Art: Schließer (NO)
Max. Schaltspannung: 48 V AC / DC
Max. Schaltstrom: 3 A AC / DC
Max. Transportstrom 3 A AC / DC
Max. Schaltleistung: 90 W
Timeout-Schutz-Funktion (per Software konfigurierbar)
Status LED für jeden Ausgang
Art: Optokoppler AC / DC
Signalpegel: ±5 V bis ±15 V oder ±15 V bis ±30 V
16 Bit Zähler je Kanal (bis 100Hz)
Erkennt einen Wechsel von Low auf High und High auf Low Pegel (Flip-Flop)
Status LED für jeden Kanal

Technische Daten

Anschlussart: Steckbare Federleisten (WAGO / Phoenix Contact) mit Verriegelungsmechanik, 100% verpolsicher
CAN-Schnittstelle: D-Sub-Stecker 9-polig, Baudraten von 10 kbit/s bis 1 Mbit/s, offenes CAN-Protokoll und Auto-TX/RX-Modus, Event-Control per ICT-Tool konfigurierbar

Produkt-Art: I/O Modul

Schnittstellen: CAN Bus
USB

Typ: UC-CAN-U-O8-R8_3A

Betriebsspannung: 7 V/DC
24 V/DC

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Betriebsspannung (Details): 7 – 24 V DC

Betriebstemperatur: 10 bis 50 °C

Anzahl I/O: 16

Anzahl Eingänge: 8 x

Anzahl Ausgänge: 8 x

Abm.: (B x H) 22.5 mm x 120 mm

Max. Stromaufnahme: 130 mA

Höhe: 120 mm

Breite: 22.5 mm

Herst.-Teilenr.: UC-CAN-U-O8-R8_3A

Ausführung: Kompaktmodul für Tragschienen- / Hutschienenmontage (35 x 7,5 mm)

Ausgänge: 8x Relais-Ausgänge (3 A), max. 30 V AC / DC

Eingänge: 8x Optokoppler-Eingänge (galvanisch getrennt)

Schnittstellen: CAN-Bus (CAN 2.0A / 2.0B, galvanisch getrennt bis 500 V)
USB-C (USB 2.0 / 1.1 für Setup und Konfiguration)

Stromaufnahme: 80 mA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796611 Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A I/O Modul CAN Bus, USB Anzahl Eingänge: 8 x Anzahl Ausgänge: 8 x Anzahl I/O:

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796611 Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A I/O Modul CAN Bus, USB Anzahl Eingänge: 8 x Anzahl Ausgänge: 8 x Anzahl I/O:

Beschreibung

Das UC-CAN-U-O8-R8_3A ist ein modernes CAN EA DIO Modul mit 8 Optokoppler‑Eingängen und 8 digitalen Ausgängen (3 A). Es eignet sich ideal zum Erfassen von Sensorsignalen sowie zum Schalten von Aktoren in industriellen Anwendungen. Typische Einsatzbereiche sind Prüfstände zur sicheren Signalverarbeitung und Automatisierungssysteme, in denen digitale Ein‑ und Ausgänge zuverlässig über CAN gesteuert werden müssen.

Ausführung

M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
USB-Konfigurationsschnittstelle
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

USB-Kabel A-Stecker auf C-Stecker
5 poliger Steckverbinder
2x 16 poliger Steckverbinder
Betätigungswerkzeug für Wago Steckverbinder
DIN-Rail Verbinder

Systemvoraussetzungen

Windows,Linux
