Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Ausgangsmodul CAN Bus, USB Anzahl Eingänge: 0 x Anzahl Ausgänge: 4 x Anzahl I/O:
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 437.95 / Stück)
CHF 437.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN 16-Bit D/A analog converter – wandelt 4 Kanäle - mit USB-Konfigurationsschnittstelle
- USB 2.0 Interface bis zu 480 Mbit/s
- Schnelle Inbetriebnahme durch Plug-and-Play-Integration
- Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
- CAN-Interface nach ISO 11898
- Offenes CAN Protokoll (RAW CAN)
- Automatischer Sende- / Empfangsmodus
- Galvanisch getrennt bis 500 V
- 16-Bit Auflösung jeder Kanal
- Spannungsbereiche: 0-5 V, 0-10 V, ±5 V, ±10 V
- Galvanische Trennung zur Spannungsversorgung: max. 500 V AC
- Wandlungszeit des D/A-Wandlers: 10-12 µs
- Lastwiderstand: mehr oder 2 kOhm
Technische Daten
- Montage auf Hutschiene TS 35 x 7,5 mm
- CAN-Baudraten einstellbar von 10 kbit/s bis 1 Mbit/s
- integrierter Fail-Safe-Modus (Sicherheitszustand bei Kommunikationsverlust)
- offenes CAN-Protokoll, Auto-TX/RX-Modus
- Produkt-Art
Ausgangsmodul
- Schnittstellen
CAN Bus
USB
- Typ
UC-CAN-U-DA4_16
- Betriebsspannung
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
7 V DC bis 24 V DC (über Spannungsstecker oder Tragschienen-Bus)
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
4
- Anzahl Eingänge
0 x
- Anzahl Ausgänge
4 x
- Abm.
(B x H) 22.5 mm x 120 mm
- Max. Stromaufnahme
130 mA
- Höhe
120 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CAN-U-DA4_16
- Ausführung
Hutschienenmodul (DIN-Rail) mit galvanisch getrenntem CAN-Interface und USB-Konfiguration
- Ausgänge
4 analoge Ausgänge (16-Bit Auflösung), galvanisch getrennt bis 1 kV
- Schnittstellen
CAN-Bus (für Steuerung/Daten)
USB (zur Konfiguration via DEDITEC ICT-Tool)
- Stromaufnahme
130 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Ausgangsmodul CAN Bus, USB Anzahl Eingänge: 0 x Anzahl Ausgänge: 4 x Anzahl I/O:
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Ausgangsmodul CAN Bus, USB Anzahl Eingänge: 0 x Anzahl Ausgänge: 4 x Anzahl I/O:
Beschreibung

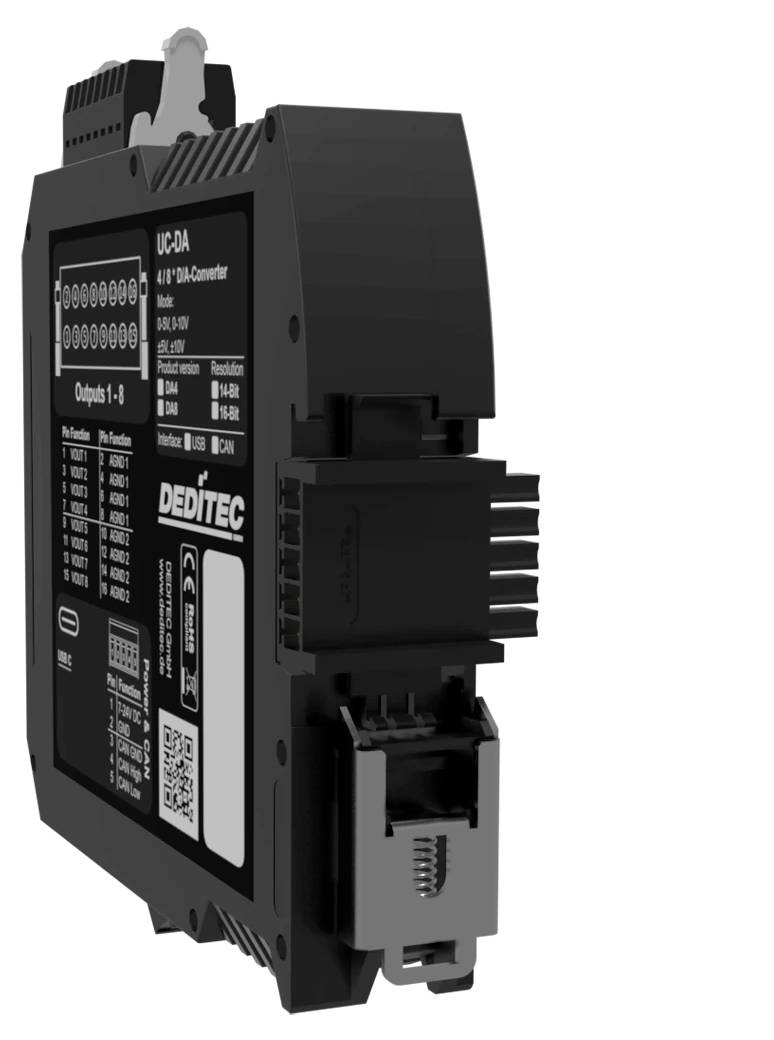

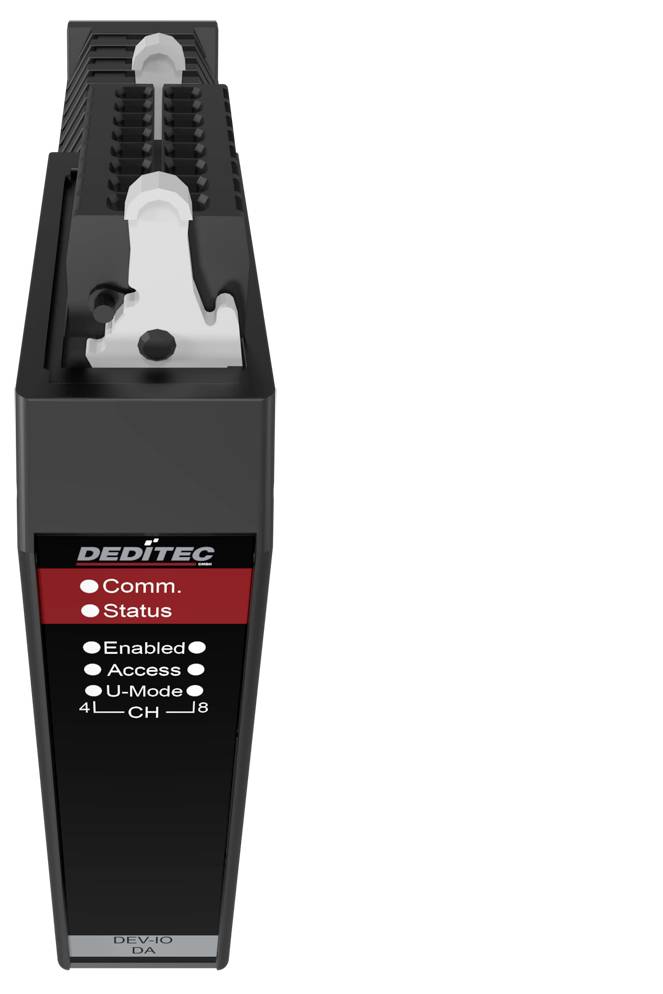

Das UC‑CAN‑DA4 ist ein leistungsstarker CAN analog Konverter mit 4 präzisen D/A‑Kanälen zur Ausgabe von Signalspannungen. Ideal für Industrie‑Automatisierung und flexible Signalbereitstellung. Typische Anwendungen sind die Simulation von Sensorsignalen in Prüfständen sowie die Ansteuerung analoger Aktoren in CAN‑basierten Steuerungen. Robust, galvanisch getrennt und perfekt für anspruchsvolle Mess‑ und Testumgebungen.
Ausführung
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- USB-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik

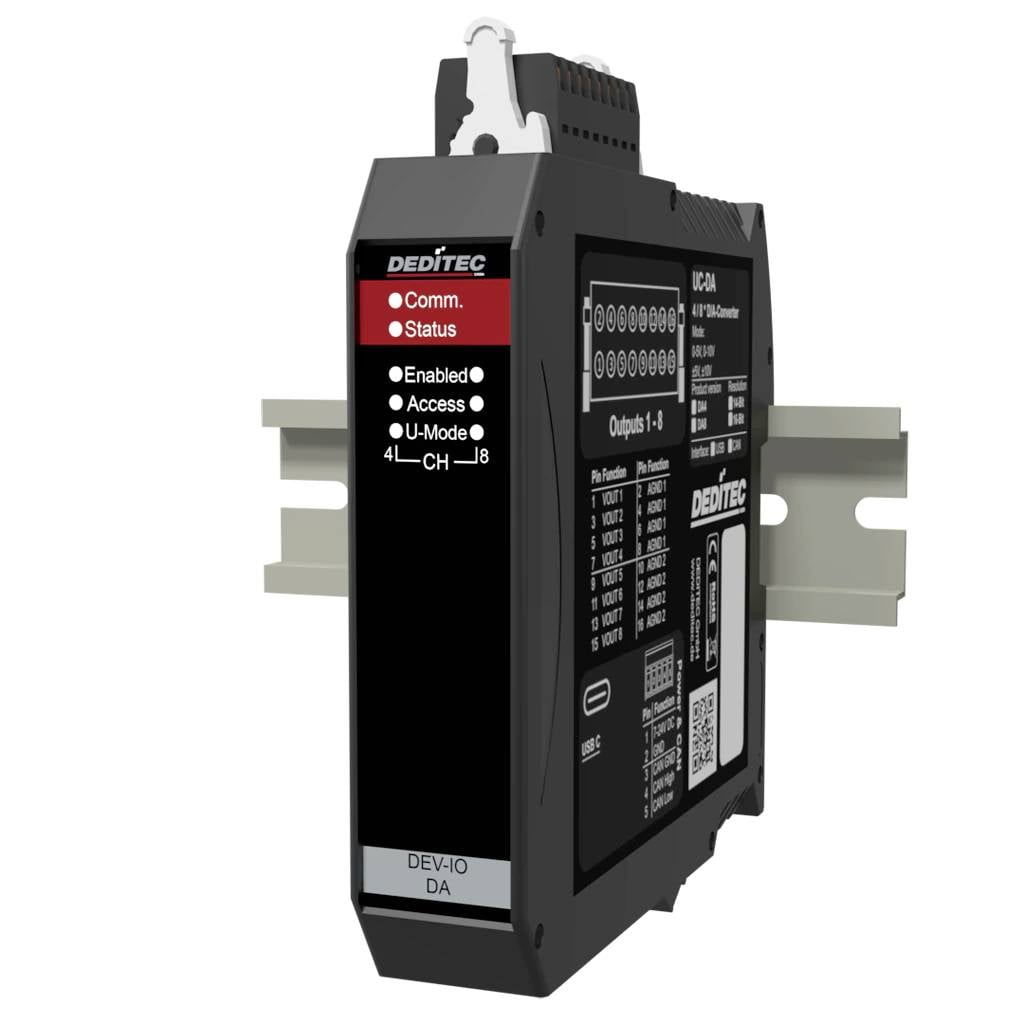

- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Lieferumfang
- USB-Kabel A-Stecker auf C-Stecker
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
