Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Pegelwandler CAN Bus, USB Anzahl Eingänge: 0 x Anzahl Ausgänge: 2 x Anzahl

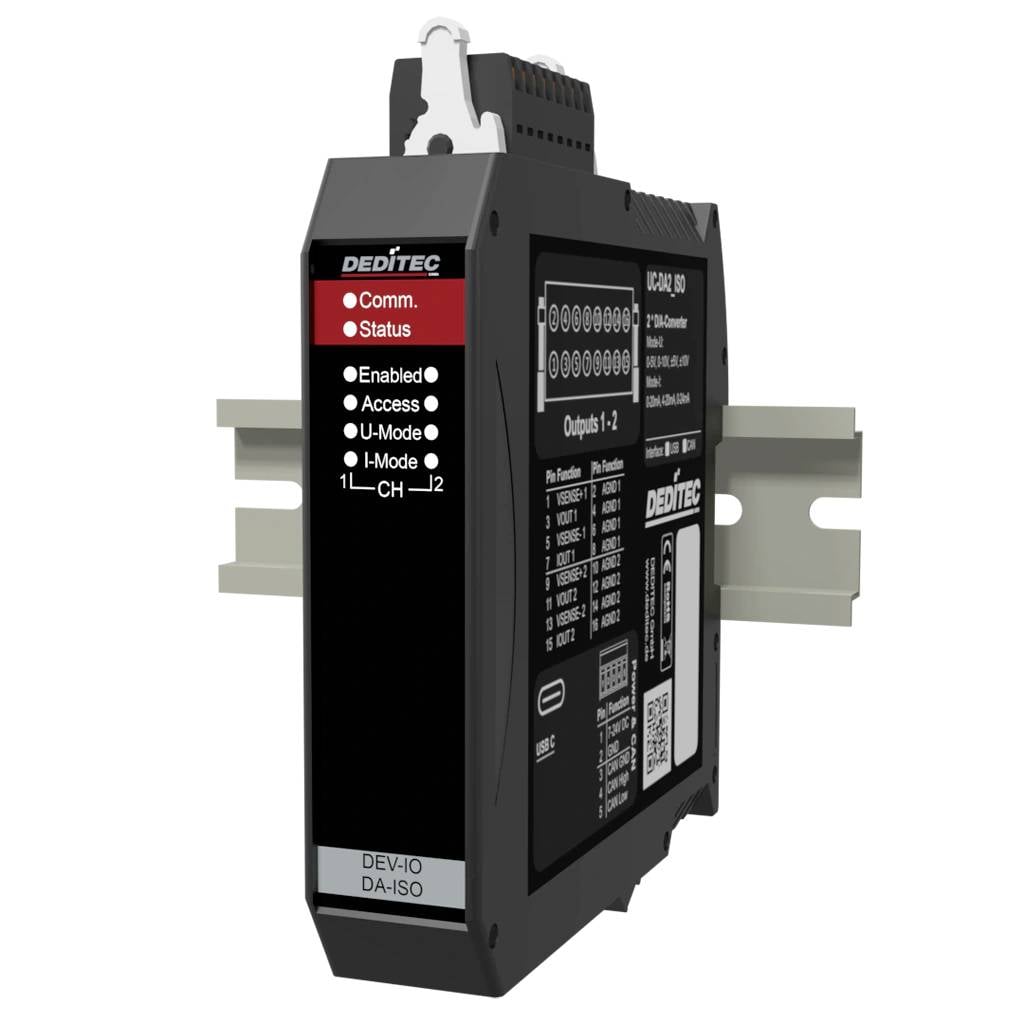

Industrielles DEDITEC DEVI-O DA-ISO Modul mit Statusleuchten, Kanalindikatoren und Terminalbezeichnungen auf einer DIN-Schiene montiert.

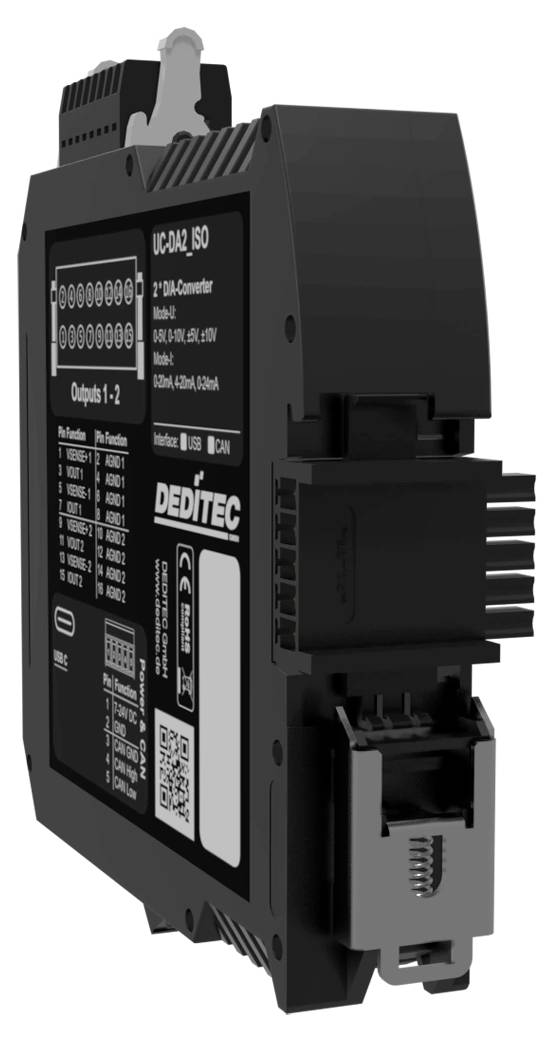

Ein schwarzes industrielles elektronisches Modul mit gekennzeichneten Anschlüssen und Verbindungsstücken, in Dreiviertelansicht auf weißem Hintergrund dargestellt.

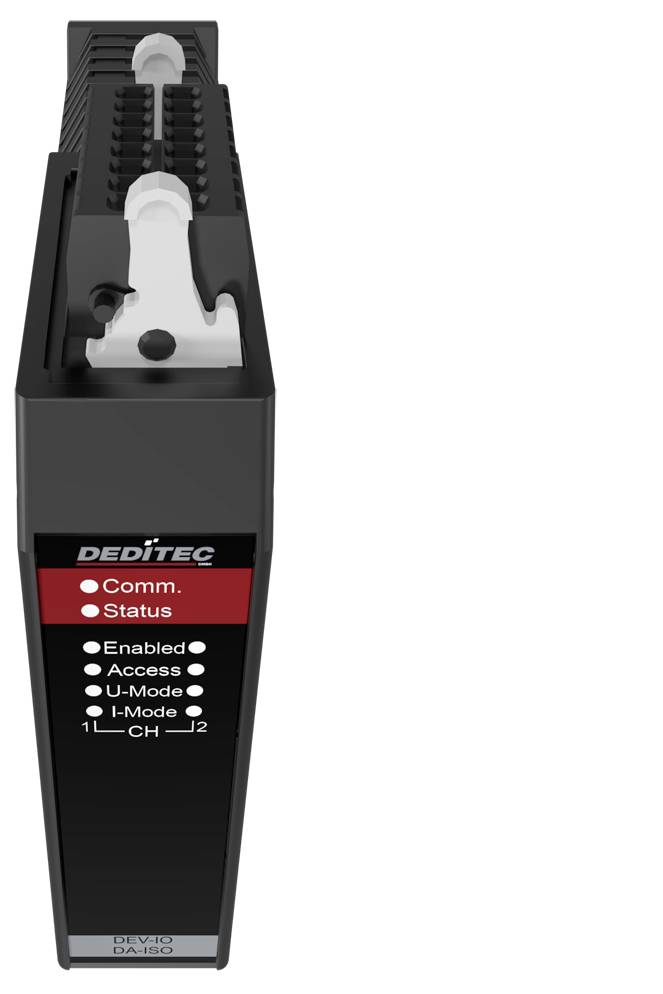

Schwarze DEDIC-Einheit mit roten und schwarzen LED-Leuchten auf der Frontplatte und Beschriftungen für Comm., Status, Enabled, Access, U-Mode, I-Mode und CH U2.
1/3
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 5. Nov.
Anzahl
Gesamt (CHF 654.95 / Stück)
CHF 654.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UC-CAN 16-Bit D/A Wandler – 2-Kanal CAN-Bus Modul mit galvanischer Trennung - mit USB-Konfigurationsschnittstelle

  • CAN D/A Wandler für analoge Sollwertausgabe über CAN-Bus
  • 2 D/A-Kanäle mit je 16-Bit Auflösung
  • Spannungsausgänge: 0–5 V, 0–10 V / 0..10V, ±5 V, ±10 V
  • Stromausgänge: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanische Trennung der D/A-Kanäle untereinander bis max. 1000 V AC
  • Galvanische Trennung zur Spannungsversorgung bis max. 500 V AC
  • CAN 2.0A / CAN 2.0B mit Bitraten von 10 kbit/s bis 1 Mbit/s
  • Offenes CAN-Protokoll und Auto-TX/RX-Modus
  • USB-C-Schnittstelle für Inbetriebnahme und Parametrierung
  • Wandlungszeit des D/A-Wandlers: 10–12 µs
  • Versorgungsspannung: +12 V bis +24 V DC
  • Montage auf Hutschiene 35 x 7,5 mm
  • Zwei analoge D/A-Ausgänge für präzise Spannungs- und Stromsignale über CAN-Bus
  • 16-Bit Auflösung für fein abgestufte Sollwertvorgaben
  • Ausgangsbereiche für gängige Industrie- und Normsignale wie 0–10 V und 4–20 mA
  • Relative Genauigkeit: min. -16 LSB / max. +16 LSB
  • Temperaturdrift des Skalenendwerts: ±1 ppm / °C
  • Wandlungszeit: 10–12 µs für schnelle D/A-Ausgabe in Steuerungs- und Regelanwendungen
  • CAN-Schnittstelle über 9-polige D-Sub-Buchse
  • Unterstützung von CAN 2.0A und CAN 2.0B
  • Galvanisch getrennte CAN-Schnittstelle bis 500 V
  • Offenes CAN-Protokoll zur Integration in bestehende CAN-Bus-Architekturen
  • Auto-TX/RX-Modus zur automatischen Verarbeitung von CAN-Paketen
  • USB-C-Schnittstelle mit USB 2.0 / USB 1.1 Interface bis 480 Mbit/s

Technische Daten

  • Befestigung: Hutschiene TS 35 x 7,5 mm
  • Anschluss: 16-polige WAGO-Federleiste (fehlsteckgeschützt)
  • CAN-Protokoll: Offenes CAN-Protokoll, Auto-TX/RX-Modus
  • Sicherheit: Fail-Safe-Modus bei Kommunikationsverlust
Produkt-Art

Pegelwandler

Schnittstellen

CAN Bus

USB

Typ

UC-CAN-U-DA2-16ISO

Betriebsspannung

7 V/DC

24 V/DC

Max. Betriebstemperatur

50 °C

Min. Betriebstemperatur

10 °C

Betriebsspannung (Details)

7 V bis 24 V DC

Betriebstemperatur

10 bis 50 °C

Anzahl I/O

2

Anzahl Eingänge

0 x

Anzahl Ausgänge

2 x

Abm.

(B x H) 22.5 mm x 120 mm

Max. Stromaufnahme

130 mA

Höhe

120 mm

Breite

22.5 mm

Herst.-Teilenr.

UC-CAN-U-DA2-16ISO

Ausführung

2-Kanal CAN-Bus D/A-Wandler Modul (16-Bit) mit USB-C Konfigurationsschnittstelle und galvanischer Trennung

Ausgänge

2 x analoge Ausgänge (galvanisch getrennt, 16-Bit Auflösung)

Schnittstellen

CAN-Bus (5-pol. Phoenix-Contact)
USB (USB-C zur Konfiguration)

Stromaufnahme

130 mA

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Pegelwandler CAN Bus, USB Anzahl Eingänge: 0 x Anzahl Ausgänge: 2 x Anzahl

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Pegelwandler CAN Bus, USB Anzahl Eingänge: 0 x Anzahl Ausgänge: 2 x Anzahl

Beschreibung

Der UC-CAN 16-Bit D/A Wandler ist ein 2-Kanal-CAN-Bus-Modul zur präzisen Ausgabe analoger Sollwerte in Industrie-, Automatisierungs-, Mess- und Regeltechnik. Als CAN-D/A-Wandler setzt das Modul CAN-Kommunikation in analoge Spannungs- oder Stromsignale um und stellt zwei galvanisch getrennte D/A-Ausgänge mit 16-Bit-Auflösung bereit. Unterstützt werden 0–5 V, 0–10 V, ±5 V und ±10 V sowie 0–20 mA, 4–20 mA und 0–24 mA. Die Wandlungszeit von 10–12 µs ermöglicht zeitkritische Steuerungs- und Regelaufgaben, etwa für Aktoren, Ventile, Frequenzumrichter, Prüfstände und verteilte CAN-Systeme.

Ausführung

  • I-Mode
  • U-Mode
  • M2M Funktionalität
  • automatischer CAN-RX/TX-Modus
  • RAW CAN
  • J1939 Protokoll
  • Kostenlose Konfigurations- und Testsoftware
  • USB-Konfigurationsschnittstelle
  • Versorgungsspannung: +7 V bis +24 V DC
  • Steckbare Federleisten mit Verriegelungsmechanik
  • Montage auf Hutschiene 35 mm x 7,5 mm
  • Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
  • Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

  • USB-Kabel A-Stecker auf C-Stecker
  • 5 poliger Steckverbinder
  • 2x 16 poliger Steckverbinder
  • Betätigungswerkzeug für Wago Steckverbinder
  • DIN-Rail Verbinder

Systemvoraussetzungen

  • Windows,Linux
