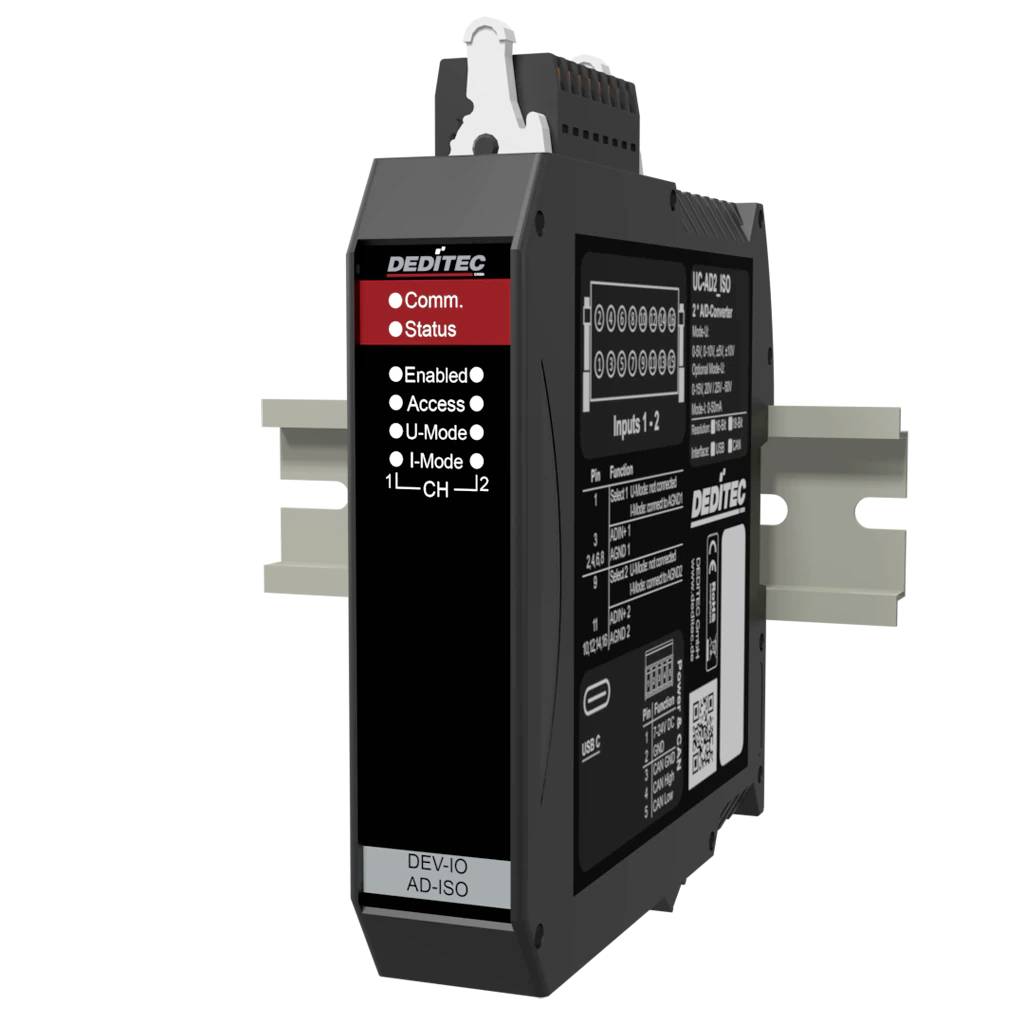

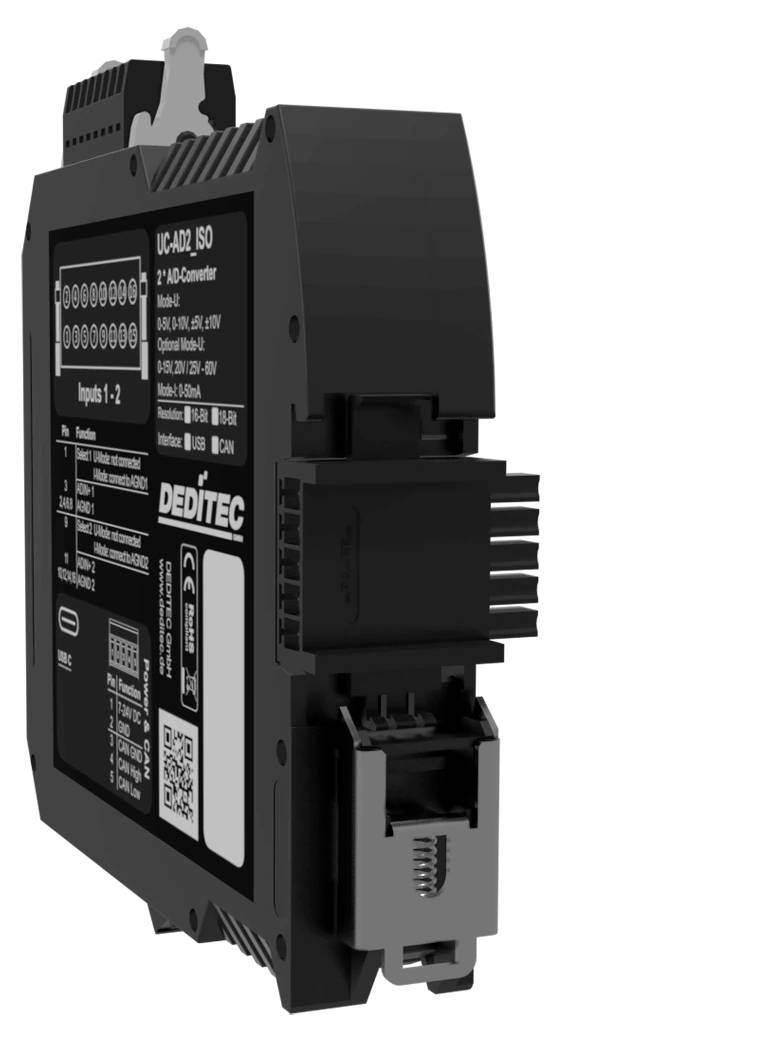

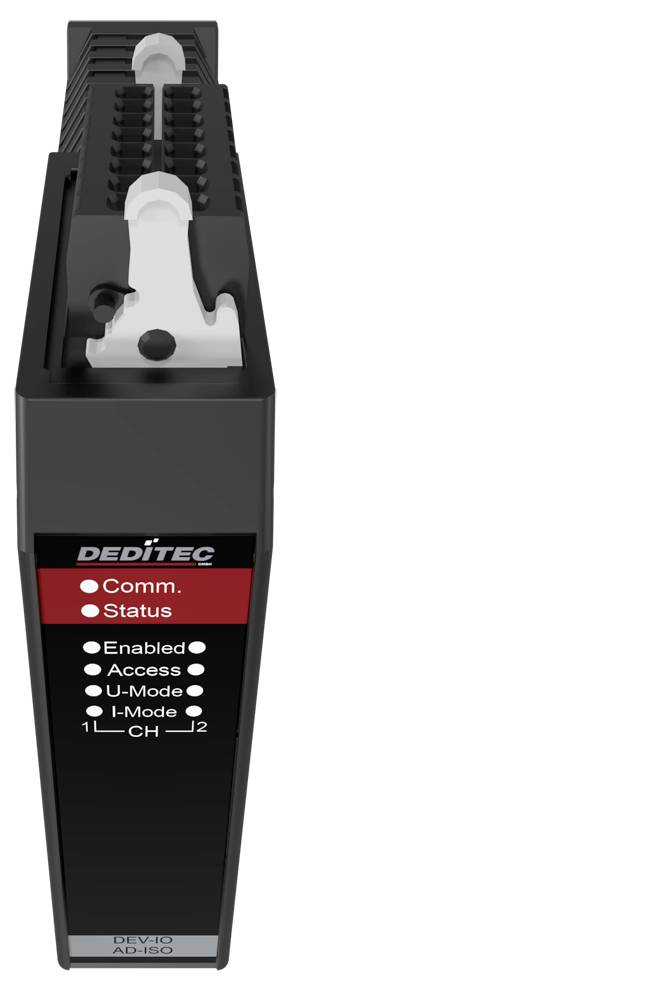

Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Eingangsmodul CAN Bus, USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzah
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 689.95 / Stück)
CHF 689.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN 16-Bit A/D Industrie Modul mit galvanischer Trennung optimal für Prüfstände - mit USB-Konfigurationsschnittstelle
- CAN-Interface nach ISO 11898
- Offenes CAN Protokoll (RAW CAN)
- Automatischer Sende- / Empfangsmodus (TX/RX)
- Galvanisch getrennt bis 500 V
- USB 2.0 Interface bis zu 480 Mbit/s
- Schnelle Inbetriebnahme durch Plug-and-Play-Integration
- Ausführung: single ended
- 16-Bit Auflösung jeder Kanal
- Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
- Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
- Galvanische Trennung zur Spannungsversorgung: max. 500 V
- Wandlungsrate A/D-Wandler: 4 µs
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Technische Daten
- Galvanische Trennung: Bis zu 1 kV AC (Kanal-zu-Kanal)
- Wandlungszeit A/D-Wandler: 4 µs
- Montage: DIN-Hutschiene (35 x 7,5 mm)
- Produkt-Art
Eingangsmodul
- Schnittstellen
CAN Bus
USB
- Typ
UC-CAN-U-AD2-16ISO
- Betriebsspannung
12 V/DC
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
12 - 24 V DC
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
2
- Anzahl Eingänge
2 x
- Anzahl Ausgänge
0 x
- Abm.
(B x H) 22.5 mm x 120 mm
- Max. Stromaufnahme
100 mA
- Höhe
120 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CAN-U-AD2-16ISO
- Ausführung
Modul für Tragschienenmontage (DIN-Rail) mit galvanischer Trennung
- Ausgänge
0 x
- Eingänge
2 analoge Eingänge (Single-Ended, 16-Bit Auflösung)
- Schnittstellen
CAN-Bus (offene CAN-Schnittstelle / Auto-RX/TX-Modus)
USB (für Konfiguration über ICT-Tool)
- Stromaufnahme
60 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Eingangsmodul CAN Bus, USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzah
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Eingangsmodul CAN Bus, USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzah
Beschreibung
Das UC‑CAN A/D‑Modul bietet 2 galvanisch getrennte 16/18‑Bit‑Eingänge zum präzisen Messen von Spannungen und Strömen über eine offene CAN‑Schnittstelle. Ideal für Industrie‑Applikationen und Prüfstände, z. B. zur Erfassung von Sensorsignalen oder zur Überwachung von Prozessgrößen. Dank Auto‑RX/TX‑Modus und robustem Design eignet sich das Modul perfekt für zuverlässige Messaufgaben in CAN‑basierten Systemen.
Ausführung
- I-Mode
- U-Mode
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- USB-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Lieferumfang
- USB-Kabel A-Stecker auf C-Stecker
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
