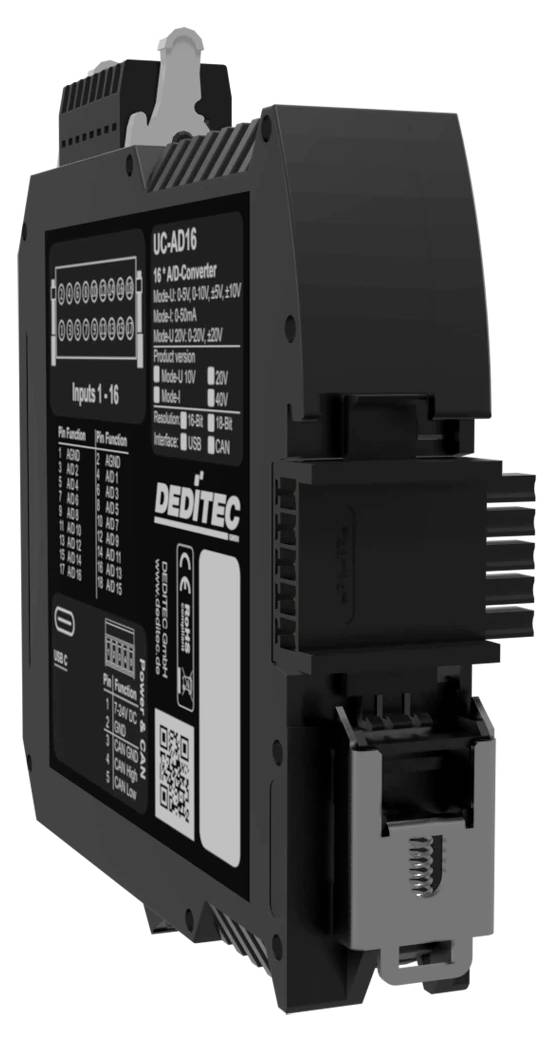

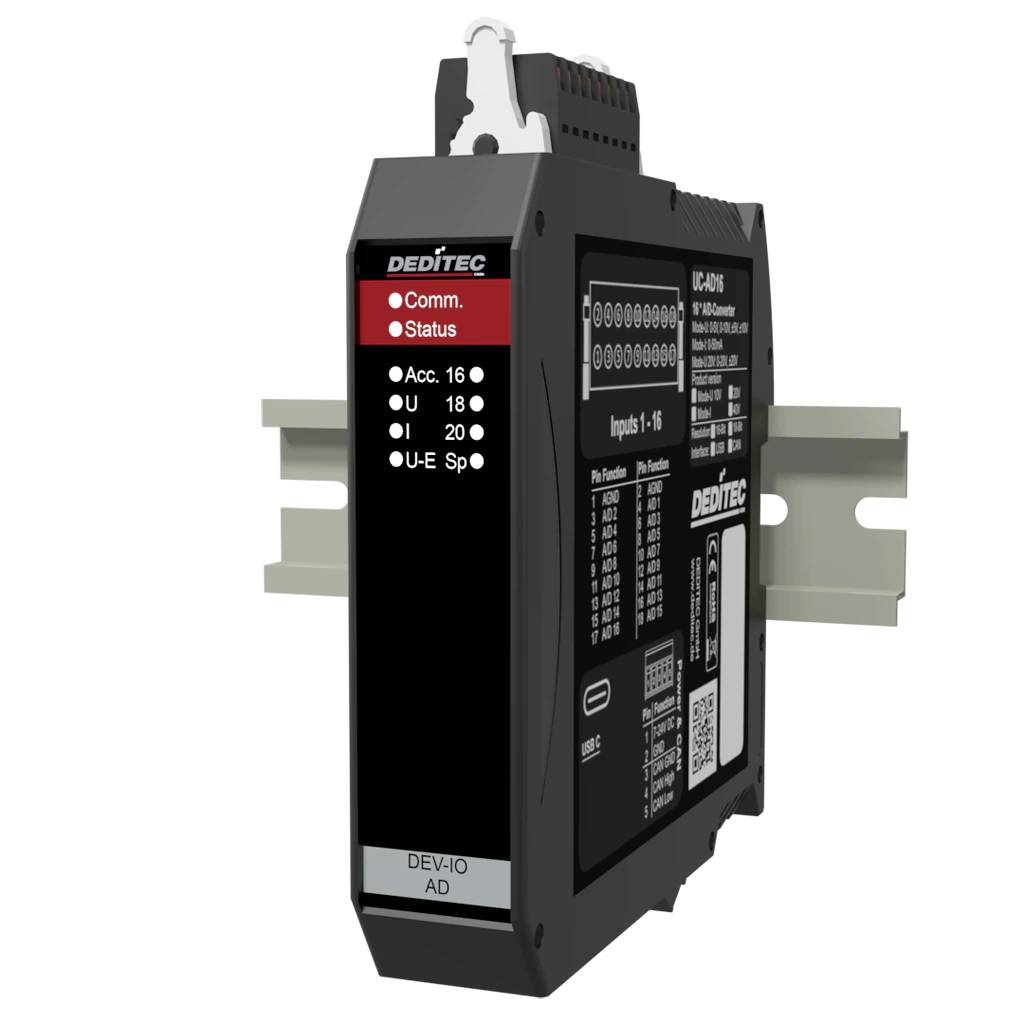

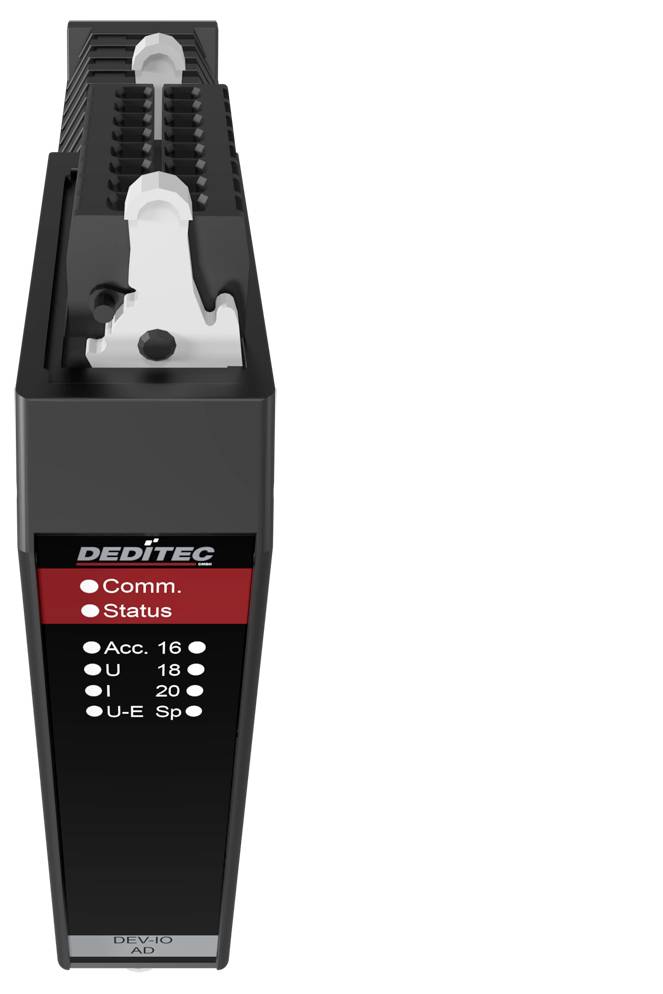

Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Eingangsmodul CAN Bus, USB Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl I
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 569.95 / Stück)
CHF 569.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UC-CAN 16-Bit A/D Wandler (U-Mode) – 16-Kanal CAN-Bus Modul - mit USB-Konfigurationsschnittstelle
- 16-Kanal A/D-Wandler für analoge Spannungssignale
- Auflösung je nach Variante: 16-Bit je Kanal
- CAN-Bus Modul mit CAN 2.0A / CAN 2.0B
- Offenes CAN-Protokoll für die Integration in eigene Systeme
- Galvanisch getrennte CAN-Schnittstelle bis 500 V
- Zusätzliche USB-C-Schnittstelle für Inbetriebnahme, Service und direkten Modulzugriff
- A/D-Filter zur Glättung von Störungen im Messsignal
- Event-Control für einfache Wenn-Dann-Logiken im Modulspeicher
- Versorgungsspannung: +12 V bis +24 V DC
- Hutschienenmontage für den Einsatz im Schaltschrank
- CAN-Schnittstelle über 9-polige D-Sub-Buchse
- Unterstützung von CAN 2.0A und CAN 2.0B
- CAN-Bitraten von 10 kbit/s bis 1 Mbit/s
- Offenes CAN-Protokoll für Steuerungs-, Prüfstands- und Messsysteme
- Auto TX/RX Mode zur automatischen Verarbeitung von CAN-Paketen
- USB-C als zusätzlicher Zugriff für Parametrierung, Test und Service
- 16 analoge A/D-Kanäle in single-ended Ausführung
- 16-Bit-Version für Spannungs- und Strommessbereiche
- Geeignet zur Erfassung analoger Sensorsignale in Mess- und Automatisierungsumgebungen
- Eingangswiderstand: mehr als 500 kOhm
- Wandlungsrate A/D-Wandler: 4 µs
Technische Daten
- Wandlungsrate: 4 µs
- Produkt-Art
Eingangsmodul
- Schnittstellen
CAN Bus
USB
- Typ
UC-CAN-U-AD16-16
- Betriebsspannung
7 V/DC
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
7 – 24 V DC
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
16
- Anzahl Eingänge
16 x
- Anzahl Ausgänge
0 x
- Abm.
(B x H) 22.5 mm x 120 mm
- Max. Stromaufnahme
130 mA
- Höhe
120 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CAN-U-AD16-16
- Ausführung
Hutschienenmodul (Tragschienenmontage TS 35 x 7,5 mm) im kompakten Industriegehäuse
- Ausgänge
0
- Eingänge
6 analoge Eingänge (A/D-Wandler) mit 16-Bit Auflösung (Single-Ended)
- Schnittstellen
CAN-Bus (unterstützt CAN 2.0A und CAN 2.0B bis 1 Mbit/s, galvanisch getrennt über Optokoppler)
USB (USB-C zur Konfiguration, Diagnose und Service via DEDITEC ICT-Tool)
- Stromaufnahme
130 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Eingangsmodul CAN Bus, USB Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl I
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Eingangsmodul CAN Bus, USB Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl I
Beschreibung
Der UC-CAN-U-AD16-16 ist ein industrielles 16-Kanal CAN-Bus Modul zur dezentralen Erfassung analoger Spannungssignale. Das Modul Der UC-CAN-U-AD16-16 stellt 16 single-ended A/D-Kanäle bereit und ist mit 16-Bit Auflösung verfügbar. Die Messwerte werden über CAN 2.0A/2.0B mit offenem CAN-Protokoll und automatischem TX/RX-Modus übertragen. Galvanische Trennung bis 500 V, softwareseitiger A/D-Filter und Event-Control unterstützen den Einsatz in industrieller Messdatenerfassung, Prüfständen, Maschinenüberwachung und CAN-basierten Automatisierungssystemen.
Ausführung
- U-Mode
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- USB-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Lieferumfang
- USB-Kabel A-Stecker auf C-Stecker
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
