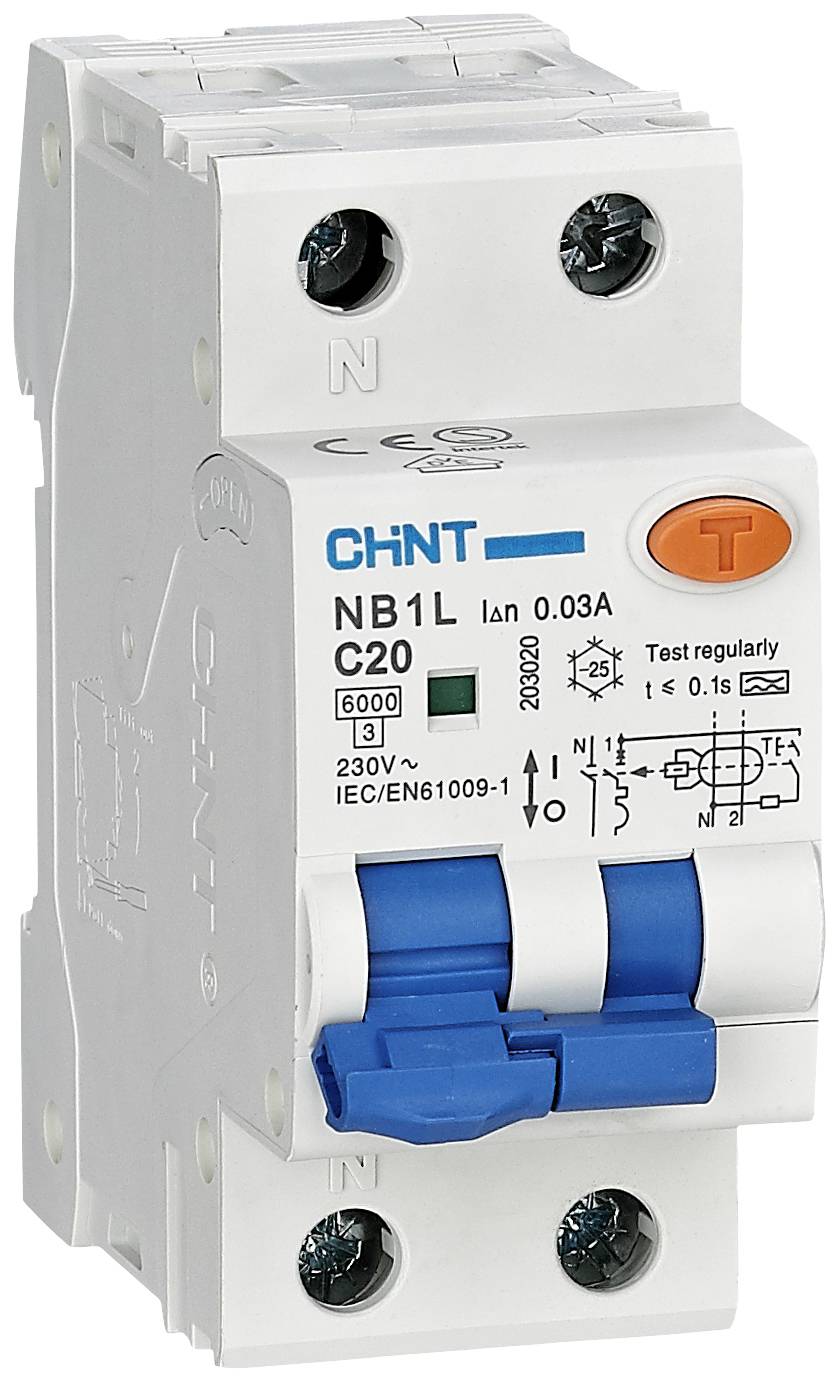

Chint 203020 FI-Schutzschalter/Leitungsschutzschalter 1polig 20 A 0.03 A 240 V, 415 V
Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
Polzahl
1
Auslöse-Charakteristik
C
Bemessungs-Differenzstrom
0.03 A
Nennstrom - gerundet
20 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
FI-/LEITUNGSSCHUTZ, TYP A 1P+N C 20A 30mA 6kA
- Nennspannung=240 V, 415 V
- Nennstrom=20 A
- Ausschaltvermögen=6 kA
- Polzahl=1
Technische Daten
- Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
- Polzahl
1
- Auslöse-Charakteristik
C
- Bemessungs-Differenzstrom
0.03 A
- Herstellerfarbe
Blau
Weiß
- Abm.
(B x H x T) 36 x 86 x 77 mm
- Inhalt
1 St.
- Nennstrom
20 A
- Nennstrom - gerundet
20 A
- Ausschaltvermögen
6 kA
- Isolationsklasse
II
III
- Nennspannung
240 V
415 V
- Breite
36 mm
- Höhe
86 mm
- Tiefe
77 mm
- Typ
A
Compliance & Zertifizierungen
Certified by EU Garan
Dokumente & Downloads
Datenblatt
Datenblatt 2525010 Chint 203020 FI-Schutzschalter/Leitungsschutzschalter 1polig 20 A 0.03 A 240 V, 415 V
Garantiebedingungen
Garantiebedingungen 2525010 Chint 203020 FI-Schutzschalter/Leitungsschutzschalter 1polig 20 A 0.03 A 240 V, 415 V
Beschreibung
Einsatz im Personen-, Brand-, Kabel- & Leitungsschutz sowie bei Überlast und Kurzschluss.
Auswahl
Bemessungsbetriebsfehlerstrom
I△n ≤ 30mA: Bietet Schutz gegen direkte Berührung bei zu hoher Berührungsspannung.
I△n ≤ 300mA: Bietet vorbeugenden Brandschutz im Falle von Fehlerströmen.
Typenklassen
AC Typ: Auslösung bei langsam steigenden und plötzlichen sinusförmigen Wechselströmen.
Typ A: Auslösung sowohl bei langsam steigenden und plötzlichen sinusförmigen Wechselströmen als auch bei pulsierenden Gleichfehlerströmen.
Auslösecharakteristika
Charakteristik B (3-5 ln) Schutz von Anlagen gegen Überlast und Kurzschluss sowie Schutz für Menschen und großen Kabellängen im TNS und IT Netzwerk.
Charakteristik C (5-10 ln) Schutz von Anlagen gegen Überlast und Kurzschluss sowie Schutz von ohmschen und induktiven Lasten mit niedrigem Einschaltstrom.
Auswahl
Bemessungsbetriebsfehlerstrom
I△n ≤ 30mA: Bietet Schutz gegen direkte Berührung bei zu hoher Berührungsspannung.
I△n ≤ 300mA: Bietet vorbeugenden Brandschutz im Falle von Fehlerströmen.
Typenklassen
AC Typ: Auslösung bei langsam steigenden und plötzlichen sinusförmigen Wechselströmen.
Typ A: Auslösung sowohl bei langsam steigenden und plötzlichen sinusförmigen Wechselströmen als auch bei pulsierenden Gleichfehlerströmen.
Auslösecharakteristika
Charakteristik B (3-5 ln) Schutz von Anlagen gegen Überlast und Kurzschluss sowie Schutz für Menschen und großen Kabellängen im TNS und IT Netzwerk.
Charakteristik C (5-10 ln) Schutz von Anlagen gegen Überlast und Kurzschluss sowie Schutz von ohmschen und induktiven Lasten mit niedrigem Einschaltstrom.
Lieferumfang
- FI-/LEITUNGSSCHUTZ, TYP A 1P+N C 20A 30mA 6kA
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
