Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationstester-Set, VDE-Prüfgeräte-Set VDE-Norm 0100, 0105
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X
- Prüfgeräte-Grundausstattung zur elektrischen Sicherheitsprüfung an Ladestationen mit FI-Schutzschalter Typ A in TT-Netzen
- Set zur Überprüfung aller elektrischen Sicherheitsaspekte von Ladeinfrastrukturen gemäß der Installationsnorm IEC 60364-7-722
- Mit CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker
- Mit CA 762 IP2X Spannungsprüfer zur Feststellung der Spannungsfreiheit
- Mit CA 6133 Installationstester für die Prüfungen der elektrischen Sicherheit
- Geliefert mit: 1 CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker inkl. Lieferumfang, 1 CA 762 IP2X Zweipoliger Spannungsprüfer inkl. Lieferumfang, 1 CA 6133 Installationstester inkl. Lieferumfang
Technische Daten
- Produkt-Art
Installationstester-Set
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT III 600 V
- Schnittstellen
Bluetooth®
- Abm.
(L x B x H) 223 x 70 x 126 mm
- Gewicht
700 g
IP54
- Messbereich (VDE)
Isolationswiderstand
Schleifenimpedanz
Spannung
Widerstand
RCD-Prüfung (AC, A)
Strom
- DIN-Norm
DIN VDE 0100
DIN VDE 0105
- Anzeige-Art
digital (LCD)
- Breite
70 mm
- Höhe
126 mm
- Länge
223 mm
- Prüfablauf
automatisch
manuell
- Spannungs-Versorgung
akkubetrieben
- Speicher
ja
- Typ
EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X
- VDE-Norm
0100
0105
- Besonderheiten
inkl. Ladesäulenadapter
RCD/FI Test
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3436210 Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationstester-Set, VDE-Prüfgeräte-Set VDE-Norm 0100, 0105
Garantiebedingungen
Garantiebedingungen 3436210 Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationstester-Set, VDE-Prüfgeräte-Set VDE-Norm 0100, 0105
Beschreibung
Diese Prüfgeräte-Grundausstattung für Ladeinfrastrukturen, bestehend aus
• Installationstester CA 6133
• Prüfadapter für AC-Ladestationen für Elektrofahrzeuge CA 6652
• Spannungsprüfer CA 762 IP2X
ist eine Komplettlösung für die elektrische Sicherheitsprüfung an Ladestationen mit FI-Schutzschalter Typ A.
Dieses Set ermöglicht vollständig konforme Prüfungen von E-Ladestationen gemäß IEC 60364-7-722. Die Messergebnisse lassen sich zur einfachen Erstellung von Prüfberichten im Installationstester speichern.
WICHTIG: Dieses Set ist nur für TT-Netze geeignet.

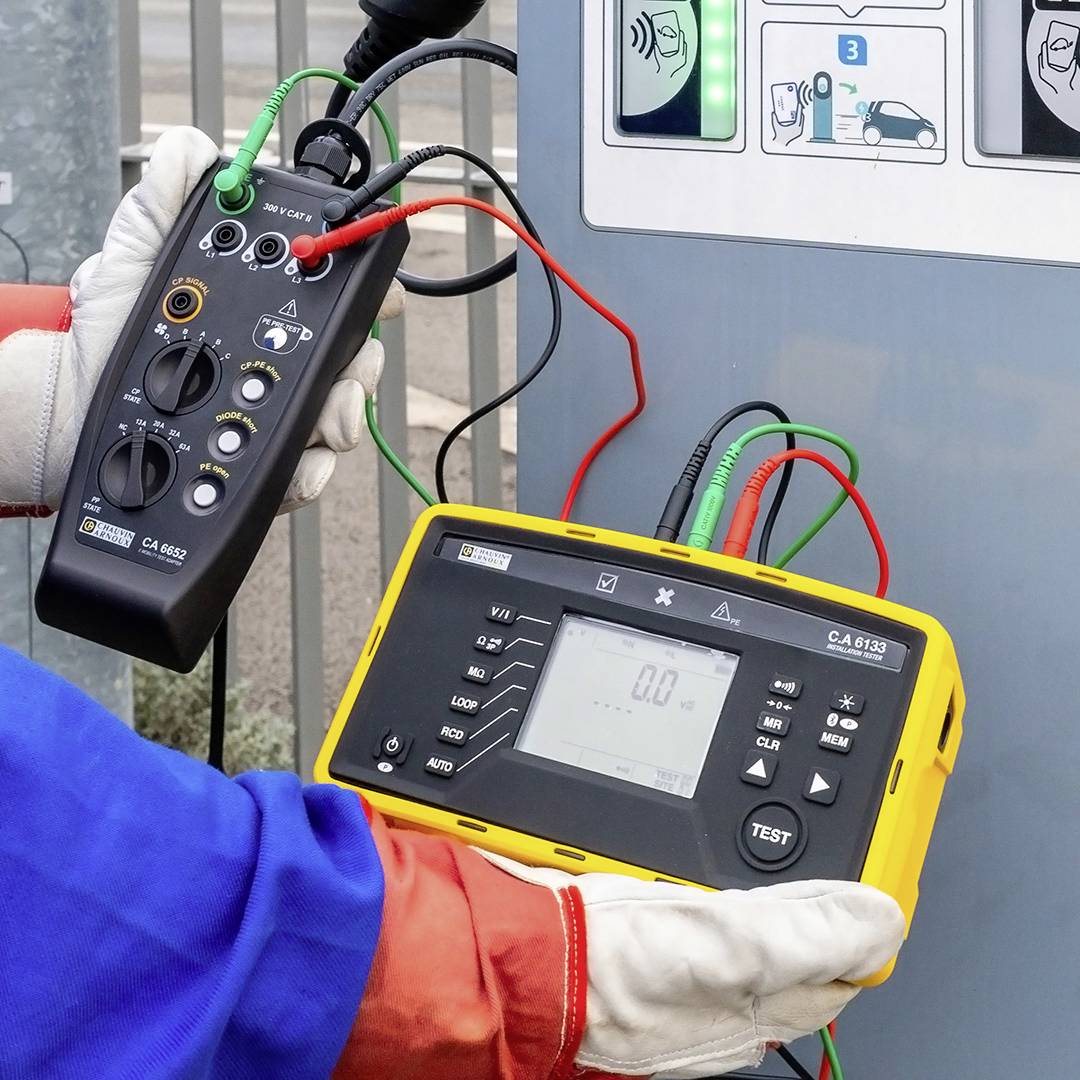

Simulieren Sie mit Hilfe des Prüfadapters den Fahrzeugstatus und die Sicherheitsbedingungen von Ladestationen: Erkennung gefährlicher Spannungen an berührbaren Teilen (PE), Simulation der Zustände des E-Fahrzeugs, Simulation des maximal zulässigen Ladestroms für das Kabel, Fehlersimulation (Kurzschluss CP-PE, Diodenkurzschluss, Unterbrechung des PE) und Überprüfung der Steuersignale (CP) mit optionalem Hand-Oszilloskop.

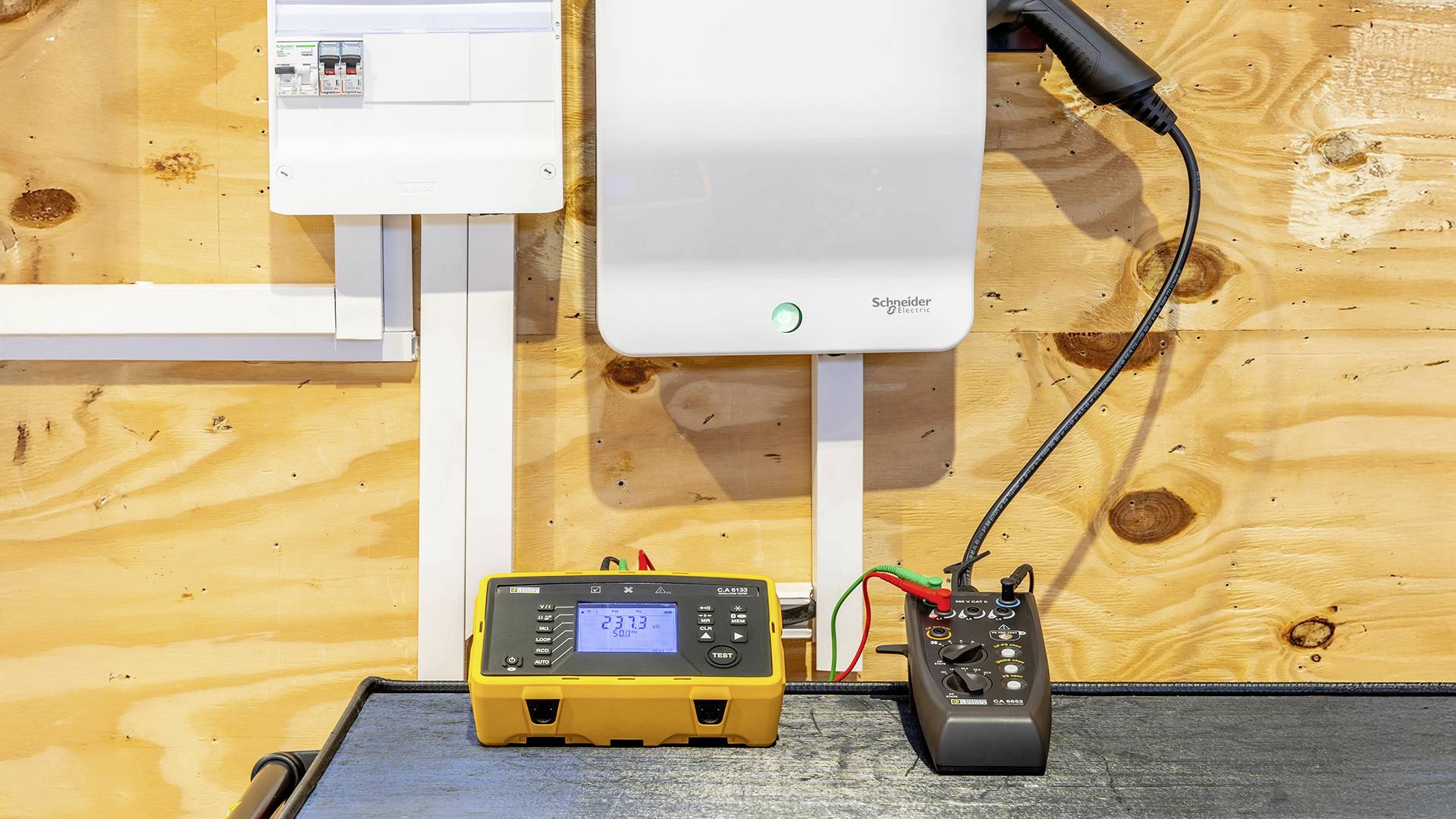

Mit der Kombination aus Installationstester und Prüfadapter für AC-Ladestationen führen Sie die notwendigen elektrischen Sicherheitsprüfungen an den AC-Ladestationen durch: Durchgangs- und Isolationsprüfung, Elektrische Sicherheitsprüfung der Ladestation im ein- oder dreiphasigen Betrieb, Funktionsprüfung des FI-Schutzschalters Typ A / AC.
Ihre Prüfung schließen Sie mit der Erstellung eines Prüfberichts mit der Android-App ab.
• Installationstester CA 6133
• Prüfadapter für AC-Ladestationen für Elektrofahrzeuge CA 6652
• Spannungsprüfer CA 762 IP2X
ist eine Komplettlösung für die elektrische Sicherheitsprüfung an Ladestationen mit FI-Schutzschalter Typ A.
Dieses Set ermöglicht vollständig konforme Prüfungen von E-Ladestationen gemäß IEC 60364-7-722. Die Messergebnisse lassen sich zur einfachen Erstellung von Prüfberichten im Installationstester speichern.
WICHTIG: Dieses Set ist nur für TT-Netze geeignet.
Simulieren Sie mit Hilfe des Prüfadapters den Fahrzeugstatus und die Sicherheitsbedingungen von Ladestationen: Erkennung gefährlicher Spannungen an berührbaren Teilen (PE), Simulation der Zustände des E-Fahrzeugs, Simulation des maximal zulässigen Ladestroms für das Kabel, Fehlersimulation (Kurzschluss CP-PE, Diodenkurzschluss, Unterbrechung des PE) und Überprüfung der Steuersignale (CP) mit optionalem Hand-Oszilloskop.
Mit der Kombination aus Installationstester und Prüfadapter für AC-Ladestationen führen Sie die notwendigen elektrischen Sicherheitsprüfungen an den AC-Ladestationen durch: Durchgangs- und Isolationsprüfung, Elektrische Sicherheitsprüfung der Ladestation im ein- oder dreiphasigen Betrieb, Funktionsprüfung des FI-Schutzschalters Typ A / AC.
Ihre Prüfung schließen Sie mit der Erstellung eines Prüfberichts mit der Android-App ab.
Lieferumfang
- 1 CA 6652 EVSE-Prüfadapter mit Lieferumfang
- 1 CA 6133 Installationstester
- 1 CA 762 IP2X Zweipoliger Spannungsprüfer
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
- Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
