Name: Bürkert Magnetventil 20074831 7012 230 V G 1/8 Nennweite (Details) 1.2 mm Direktwirkend 1 St.
Brand: Bürkert
SKU: 3048179
Availability: BackOrder

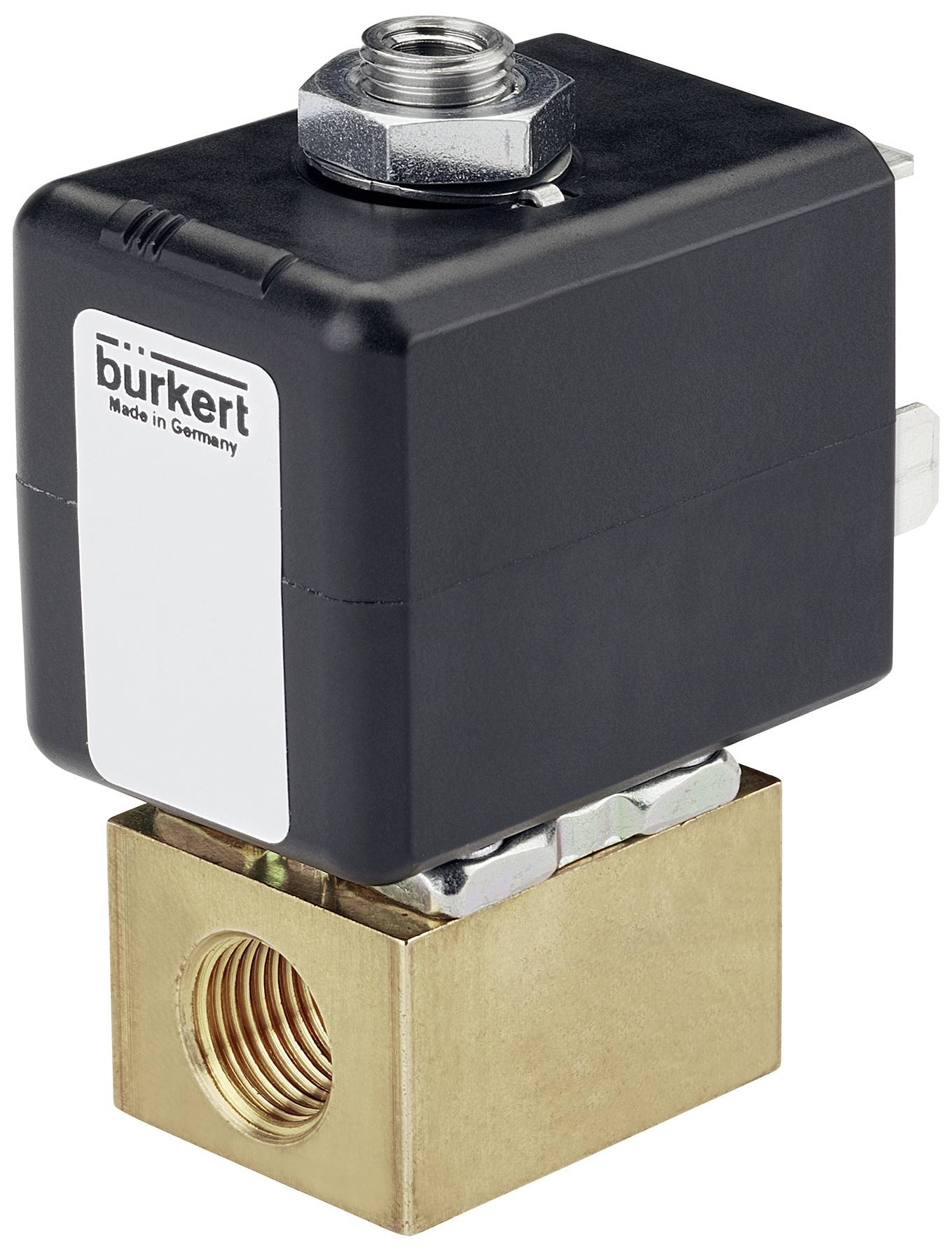

Ein Magnetventil aus Metall mit schwarzem Gehäuse und der Aufschrift 'burkert Made in Germany'. Ventil ist für Flüssigkeitskontrolle geeignet.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 23. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 53.95 / Stück)

CHF 53.95

inkl. MwSt.

nur CHF 8.00

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

3/2-Wege-Magnetventil 20074831

Direktwirkendes und kompaktes Kleinventil bis Nennweite DN 1,6
Übergestecktes Spulensystem
Banjo-Verschraubung für Direktanbau an Pneumatikventile
Einfache und schnelle Push-In, Flansch- oder Anschlussplattenmontage
Explosionsgeschützte Ausführungen

Technische Daten

Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
Druck & Temperatur - Temperatur Medium min: -10 °C
Druck & Temperatur - Temperatur Medium max: 100 °C
Druck & Temperatur - Temperatur Umgebung min: -10 °C
Druck & Temperatur - Temperatur Umgebung max: 75 °C
Druck & Temperatur - Nenndruck min: 0 bar
Druck & Temperatur - Rückdrucksichere Ausführung: Nein
Druck & Temperatur - Nenndruck max (Flüssigkeit): 10 bar
Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form C nach DIN EN 175301-803
Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
Geräteeigenschaften - Hauptventil Funktionsprinzip: Kolben
Geräteeigenschaften - Schaltzeit öffnen max.: 12 ms
Geräteeigenschaften - Schaltzeit schließen max.: 12 ms
Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
Geräteeigenschaften - Ventilaufbau: Ventil komplett
Geräteeigenschaften - Anströmung: über Sitz
Geräteeigenschaften - Vakuumausführung: Nein
Geräteeigenschaften - Antriebsart: Hubanker
Geräteeigenschaften - Operation: direktwirkend
Geräteeigenschaften - Medientrennung: Nein
Geräteeigenschaften - Schaltfunktion: on/off
Geräteeigenschaften - Schaltzeit öffnen min: 8 ms
Geräteeigenschaften - Schaltzeit schließen min: 8 ms
Geräteeigenschaften - Analyseausführung: Nein
Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
Geräteeigenschaften - Ölbrennerventil: Nein
Geräteeigenschaften - Dampfausführung: Nein
Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 1,2 mm
Nennweite (Kv Wert) - Kv Wert (Wasser): 0,045 m3/h
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 3/64 Zoll
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/8
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/8
Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
Spannung - Batteriespannung: Nein
Spannung - Spannung min / Nennspannung: 230 V
Spannung - Spannung max / Nennspannung: 230 V
Spannung - Wechselspannung: Ja
Spannung - Gleichspannung: Nein
Spannung - Spannungstoleranz positiv: 10 %
Spannung - Spannungstoleranz negativ: 10 %
Spule (Kern) - Spulengröße: 24,5 mm
Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
Spule (Kern) - Geräuscharme Ausführung: Nein
Spule (Kern) - Spule Art: übergesteckt
Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
Spule (Kern) - Einschaltleistung AC: 12 V
A
Spule (Kern) - Bemessungsleistung AC: 6,5 V
A
Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
Wirkungsweise - Ventilfunktion: D - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO) nach Arbeitsanschluss 2 (B/OUT), Anschluss 3 (R/NC) geschlossenD - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO) nach Arbeitsanschluss 2 (B/OUT), Anschluss 3 (R/NC) geschlossen
Wirkungsweise - Handbetätigung: Nein
Zulassungen - Nennleistung: 4 W
Spannung Frequenz: 50 Hz

Produkt-Art: Magnetventil

Betriebsspannung: 230 V

Betriebsdruck (max.): 0 bar

Gehäusematerial: Messing

Anschluss: G 1/8

Betriebs-Medium: Druckluft

Betriebstemperatur: -10 bis 100 °C

Medien-Temperatur Bereich: -10 bis 100 °C

Herst.-Teilenr.: 20074831

Betriebsdruck (min.): 0 bar

Max. Betriebstemperatur: 100 °C

Min. Betriebstemperatur: -10 °C

Betätigung: Hubanker

Dichtungsmaterial: FKM

Max. Durchfluss: 0.045 m³/h

Funktion: 3/2 offen monostabil

Max. Medien-Temperatur: 100 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 1.2 mm

Besonderheiten: Hohlschraube

: IP65

Max. Umgebungstemperatur: 75 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Direktwirkend

kv-Wert: 0.045 m³/h

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Magnetventil 20054517 7012 110 V Flansch Nennweite (Details) 1.6 mm Ausgang 2 entlastet 1 St.

Bestell-Nr.:3048113

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

6 bar

110 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20060326 7012 24 V G 1/8 Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Bestell-Nr.:3048119

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

G 1/8

0 bar

24 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20074688 7012 24 V Flansch Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Bestell-Nr.:3048129

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

24 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20074691 7012 24 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bestell-Nr.:3048132

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

24 V

Polyamid

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Bürkert Magnetventil 20074713 7012 24 V Flansch Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Bestell-Nr.:3048142

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

24 V

Polyamid

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Bürkert Magnetventil 20074721 7012 230 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bestell-Nr.:3048147

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

230 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20074722 7012 24 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bestell-Nr.:3048148

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

24 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20074795 7012 24 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bestell-Nr.:3048164

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

24 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20074797 7012 230 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bestell-Nr.:3048165

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

Flansch

0 bar

230 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Bürkert Magnetventil 20074798 7012 24 V G 1/8 Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bestell-Nr.:3048166

Lieferung Mo., 23. Nov.

1 StückConrad Electronic

G 1/8

0 bar

24 V

Messing

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3048179 Bürkert Magnetventil 20074831 7012 230 V G 1/8 Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3048179 Bürkert Magnetventil 20074831 7012 230 V G 1/8 Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Beschreibung

Das Ventil 7012 ist ein direktwirkendes Hubankerventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Gehäuse- und Dichtwerkstoffkombinationen zur Verfügung. Eine Bürkert-spezifische Flanschausführung (SFB) ermöglicht die platzsparende Anreihung von Ventilen auf einer Mehrfachanschlussplatte. Das Programm wird ergänzt durch explosionsgeschützte Ausführungen. Für eine flexible Schlauchanschlusstechnik können Push-In Fittings gewählt werden. Für den einfachen Direktanbau an einen pneumatischen Antrieb ist ein Banjo-Anschluss mit Hohlschraube die ideale Lösung. Eine optionale Handbetätigung ermöglicht eine schnelle Inbetriebnahme und optimale Wartung. In Verbindung mit einem Stecker nach Industriestandard Form B oder nach DIN EN 17301-803 Form C erfüllen die Ventile die Schutzart IP65.

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
