Passive BauelementePotentiometerTrimmpotentiometer

Bourns 3296Y-1-202LF Cermet-Trimmer 25-Gang linear 0.5 W 2 kΩ 9 ° 9 ° 1 St. Piece

Blauer Trimmer mit dreifachen Stiften, Aufschrift 'BOURNS 3296 COSTA RICA', Drehkopf oben für Widerstandseinstellung.

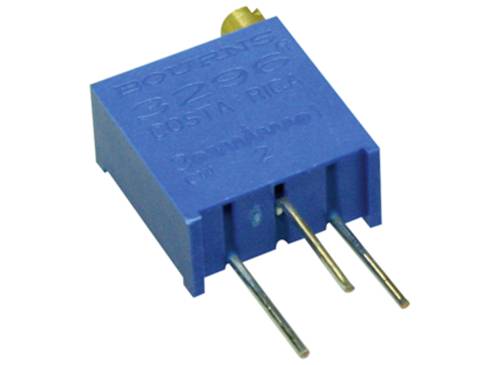

Ein blaues, rechteckiges elektrisches Bauteil mit drei Metallanschlüssen, möglicherweise ein Potentiometer, das zur Spannungsregelung dient.

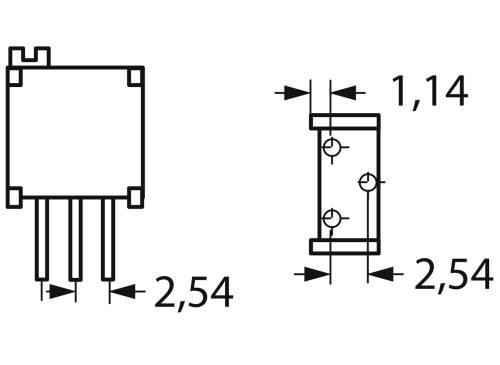

Technische Zeichnung eines elektronischen Bauteils mit drei Pins. Maße: Breite 2,54 mm, Höhe 1,14 mm zwischen den inneren Elementen.
1/3
Verpackungsart
Piece
Produkt-Art
Cermet-Trimmer
Widerstand
2 kΩ
Widerstandsverlauf
linear
Belastbarkeit
0.5 W
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar
Gesamt (CHF 2.59 / Stück)
CHF 2.59
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Cermet-Trimmpotentiometer, 25 Umdrehungen, 2 kΩ, 0.5 W, THT, oben, 3296Y-1-202LF

Unser Service für Sie

Technische Daten

Verpackungsart

Piece

Produkt-Art

Cermet-Trimmer

Potentiometer-Besonderheiten

25-Gang

Widerstand

2 kΩ

Widerstandsverlauf

linear

Belastbarkeit

0.5 W

Grenzspannung

300 V

Drehwinkel (elektrisch)

9°

Drehwinkel (mechanisch)

9°

Anschluss

Lötpins

Ausführung

THT

Betätigungsart

oben

Min. Temperatur

-55 °C

Max. Temperatur

125 °C

Temperatur-Koeffizient

100 ppm/K

Toleranz ±

10 %

Breite

4.83 mm

Höhe

10.03 mm

RM

2.54 mm

Abm.

(L x B x H) 9.53 x 4.83 x 10.03 mm

Inhalt

1 St.

Typ

3296Y-1-202LF

RoHS-konform

Ja

Länge

9.53 mm

Anzahl Umdrehungen

25

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2996214 Bourns 3296Y-1-202LF Cermet-Trimmer 25-Gang linear 0.5 W 2 kΩ 9 ° 9 ° 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2996214 Bourns 3296Y-1-202LF Cermet-Trimmer 25-Gang linear 0.5 W 2 kΩ 9 ° 9 ° 1 St. Piece

Beschreibung

Cermet-Trimmpotentiometer Typ Bourns 3296. Für 25 Umdrehungen; Belastbarkeit: 0,5 W bei +70 °C (0 bei +125 °C), Betriebsspannung: max. 300 V, Temperaturbereich: –55 bis +150 °C, Toleranz: ±10 %, Temperaturkoeffizient: ±100. Stehend mit Einstellung von oben und versetzter Kontaktanordnung Typ 3296Y. Typ: 2K0
