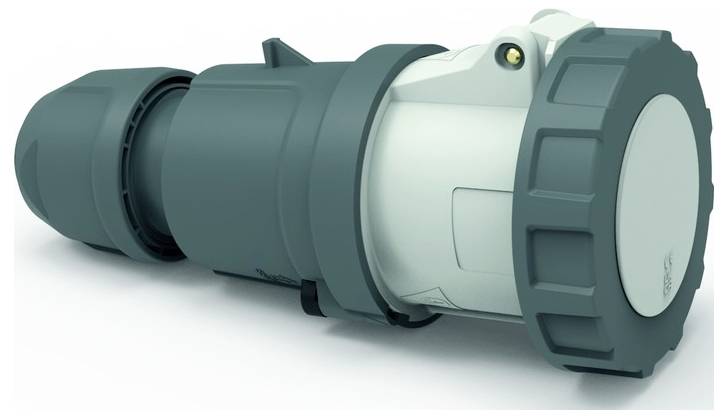

Bals Elektrotech. Kupplung 310509
- Allgemein:
- Breite: 110 mm
- Tiefe: 115 mm
- Höhe: 251 mm
Technische Daten
- Produkt-Art
CEE Kupplung
- Adern
5
- Belastbarkeit (max.)
63 A
- Normen
IP67
- Abm.
(L x B x H) 115 x 110 x 251 mm
- Länge
115 mm
- Breite
110 mm
- Höhe
251 mm
- Inhalt
1 St.
- Polzahl
5
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3545763 Bals Elektrotechnik 310509 310509 CEE Kupplung 1 St.
Beschreibung
Kupplung TE
63A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus Polyamid
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen grau RAL 7035, Klappdeckel grau RAL 7035, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen ist nur mittels Schraubendreher möglich, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung
63A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus Polyamid
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen grau RAL 7035, Klappdeckel grau RAL 7035, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen ist nur mittels Schraubendreher möglich, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
