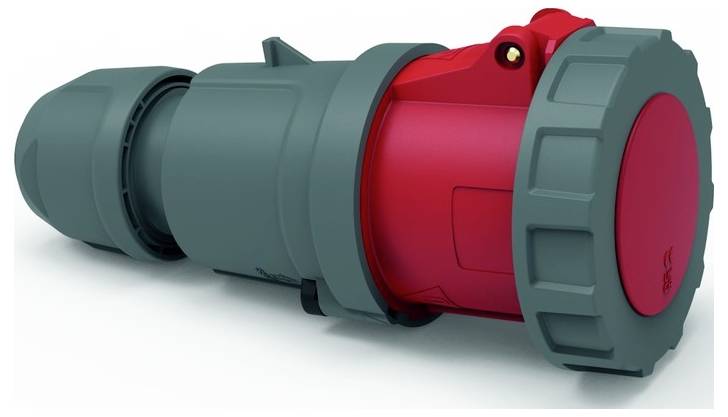

Abbildung ähnlich
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Min.: 5
Vielfache: 5
Gesamt (CHF 308.19 / Stück)
CHF 1'540.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 4
- Werkstoff: Kunststoff
- RAL-Nummer: 3000
- Schutzart (IP): IP67
- IEC-Stromstärke: 63 A
- Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
- Uhrzeit-Stellung: 6 h
- Kennfarbe: rot
- Anschlusstechnik: schraublose Klemme
- Kabeleinführung: Verschraubung
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: nein
- Steckrichtung: gerade
- Produkt-Art
CEE Kupplung
- Besonderheiten
schraublose Anschlussklemmen
- Adern
4
- Ausführung
QUICK-CONNECT TE
- Belastbarkeit (max.)
63
- Normen
EN 60309-2
- Abm.
(L x B x H) 115 x 110 x 251 mm
- Länge
115 mm
- Breite
110 mm
- Höhe
251 mm
- Inhalt
1 St.
- Polzahl
4
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3546789 Bals Elektrotechnik 310491 310491 CEE Kupplung 1 St.
Beschreibung
Kupplung QUICK-CONNECT TE
63A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Rahmenklemmen und Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen rot RAL 3000, Klappdeckel rot RAL 3000, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm
63A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Rahmenklemmen und Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen rot RAL 3000, Klappdeckel rot RAL 3000, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
