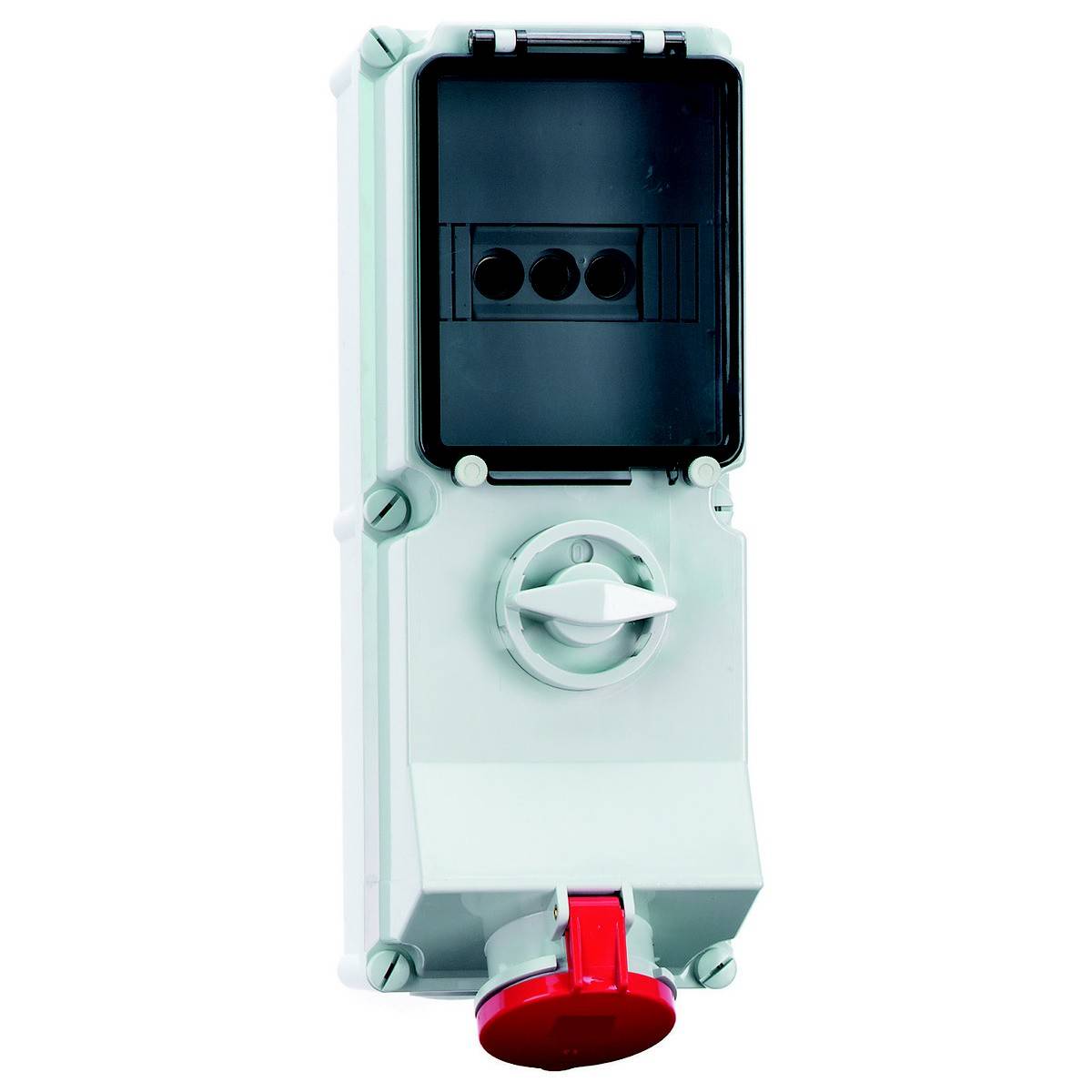

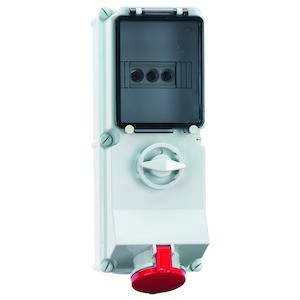

Bals Elektrotechnik 1775 1775 CEE Wandsteckdose 16.0 A 4polig 400 V 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 709.95 / Stück)
CHF 709.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- IEC-Stromstärke: 16 A
- Polzahl: 4
- Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
- Uhrzeit-Stellung: 6 h
- Kennfarbe: rot
- Schutzart (IP): IP44
- Schalter: mit Ein-/Ausschalter ohne Verriegelung
- Ausführung des Schalters: Sonderschalter
- Mit FI-Schutzschalter: nein
- Leerplätze auf Tragschiene: nein
- Werkstoff des Gehäuses: Kunststoff
- Ausführung: Unterteil und Oberteil
- Absicherung: D0-Sicherung
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: nein
- Produkt-Art
CEE Wandsteckdose
- Besonderheiten
mit EIN/AUS-Schalter
- Nennspannung
400 V
- Nennstrom
16.0 A
- Nennstrom - gerundet
16 A
- Adern
4
- Ausführung
Unterteil und Oberteil
IP44
- Herstellerfarbe
Rot
- Abm.
(L x B x H) 153 x 134 x 384 mm
- Länge
153 mm
- Breite
134 mm
- Höhe
384 mm
- Inhalt
1 St.
- Polzahl
4
- Material
Kunststoff
- Betriebsspannung
400 V
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3147378 Bals Elektrotechnik 1775 1775 CEE Wandsteckdose 16.0 A 4polig 400 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3147378 Bals Elektrotechnik 1775 1775 CEE Wandsteckdose 16.0 A 4polig 400 V 1 St.
Beschreibung
Wandsteckdose TE abschaltbar, abgesichert
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 365x134 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: D0-Sicherung
Kabeleinführung: 1xM32/M25 oben, 1xM32/M25 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 384 mm, Gerätebreite: 134 mm, Gerätetiefe: 153 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist zweimal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Ein Sicherungssockel D 01 3pol ist unter der Betätigungsklappe vorhanden
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 365x134 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: D0-Sicherung
Kabeleinführung: 1xM32/M25 oben, 1xM32/M25 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 384 mm, Gerätebreite: 134 mm, Gerätetiefe: 153 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist zweimal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Ein Sicherungssockel D 01 3pol ist unter der Betätigungsklappe vorhanden
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
