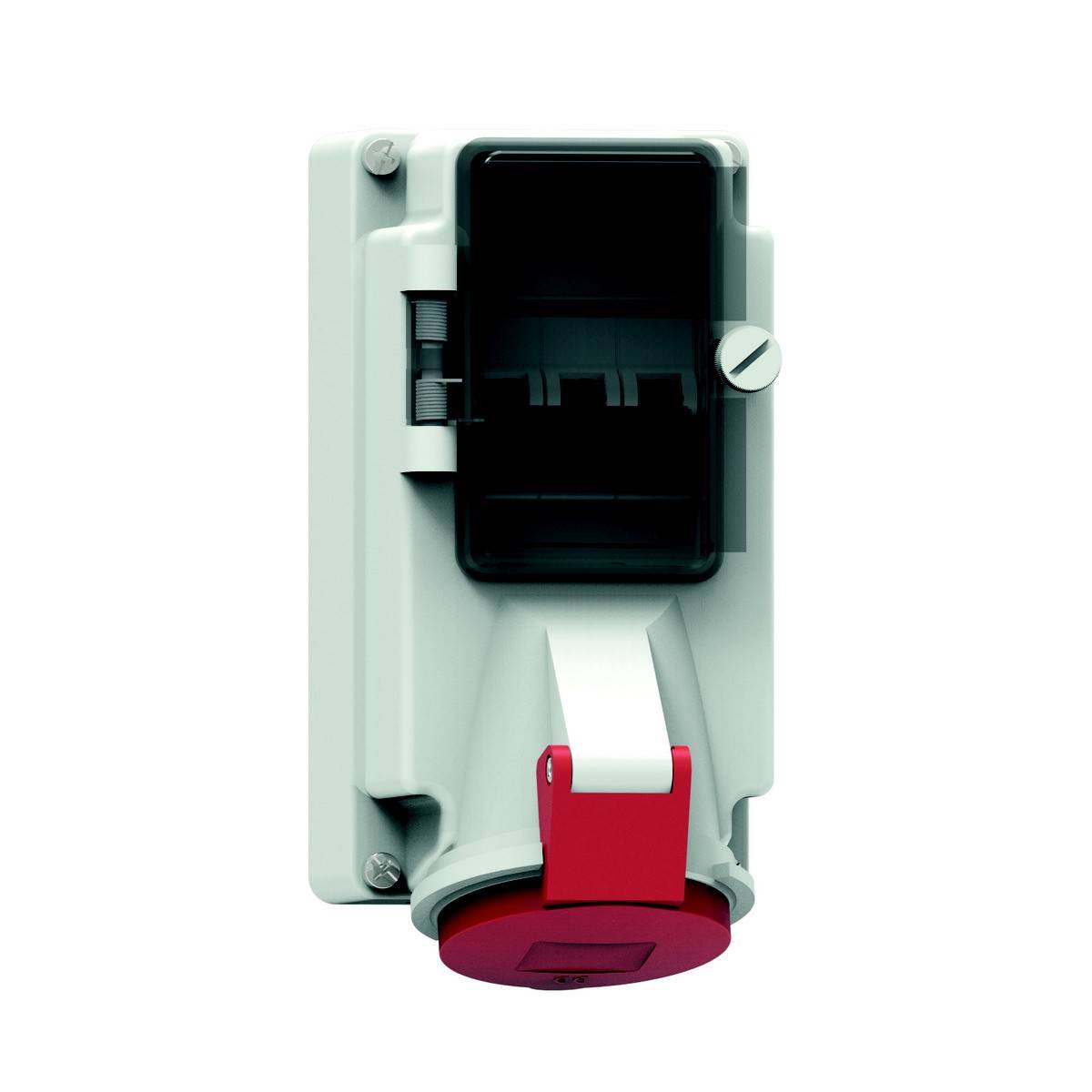

Bals Elektrotechnik 1506 1506 CEE Wandsteckdose 16.0 A 5polig 400 V 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 594.95 / Stück)
CHF 594.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- IEC-Stromstärke: 16 A
- Polzahl: 5
- Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
- Uhrzeit-Stellung: 6 h
- Kennfarbe: rot
- Schutzart (IP): IP44
- Schalter: ohne Ein-/Ausschalter
- Ausführung des Schalters: ohne
- Mit FI-Schutzschalter: nein
- Leerplätze auf Tragschiene: nein
- Werkstoff des Gehäuses: Kunststoff
- Ausführung: Unterteil und Oberteil
- Absicherung: Automat
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: nein
- Produkt-Art
CEE Wandsteckdose
- Besonderheiten
schraublose Anschlussklemmen
- Nennspannung
400 V
- Nennstrom
16.0 A
- Nennstrom - gerundet
16 A
- Anschluss A
CEE-Steckdose 16 A 5polig
- Adern
5
- Ausführung
Unterteil und Oberteil
IP44
- Herstellerfarbe
Rot

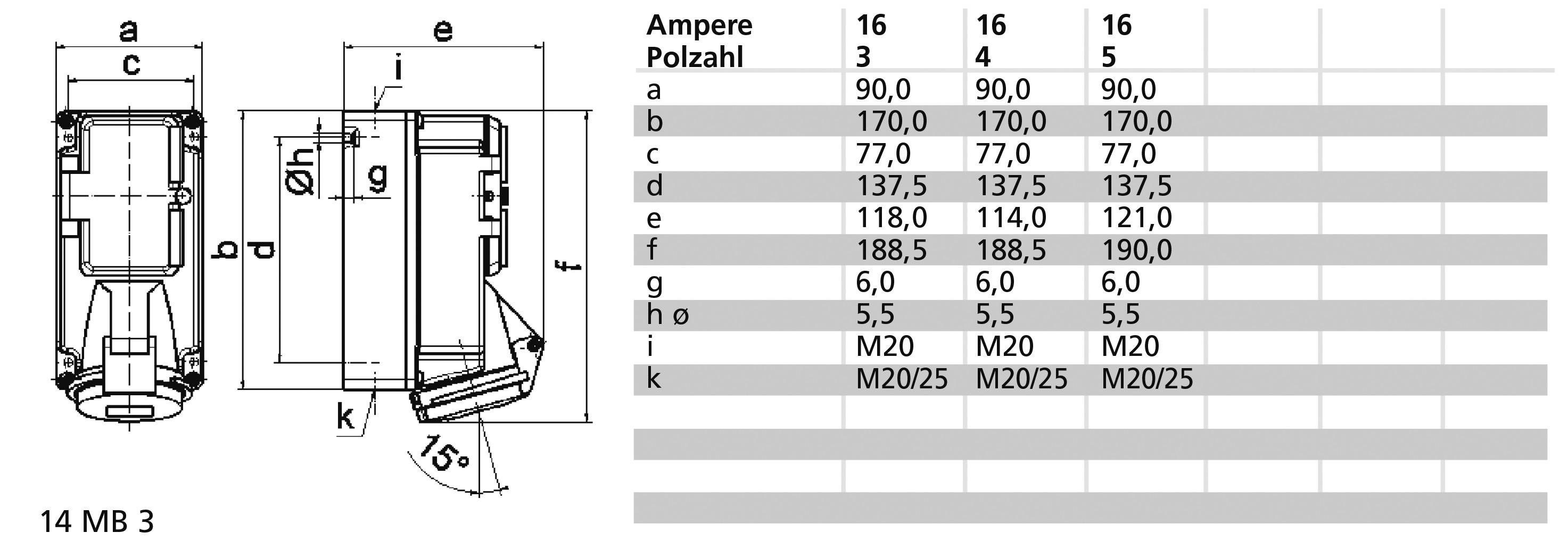

- Abm.
(L x B x H) 122 x 90 x 190 mm
- Länge
122 mm
- Breite
90 mm
- Höhe
190 mm
- Inhalt
1 St.
- Polzahl
5
- Material
Kunststoff
- Betriebsspannung
400 V
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3147364 Bals Elektrotechnik 1506 1506 CEE Wandsteckdose 16.0 A 5polig 400 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3147364 Bals Elektrotechnik 1506 1506 CEE Wandsteckdose 16.0 A 5polig 400 V 1 St.
Beschreibung
Wandsteckdose QUICK-CONNECT TE, abgesichert
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 170x90 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: Automat
Kabeleinführung: 1xM20 oben, 1xM25/20 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 190 mm, Gerätebreite: 90 mm, Gerätetiefe: 122 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Mit eingebautem Leitungsschutzschalter C 3pol
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 170x90 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: Automat
Kabeleinführung: 1xM20 oben, 1xM25/20 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 190 mm, Gerätebreite: 90 mm, Gerätetiefe: 122 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Mit eingebautem Leitungsschutzschalter C 3pol
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
