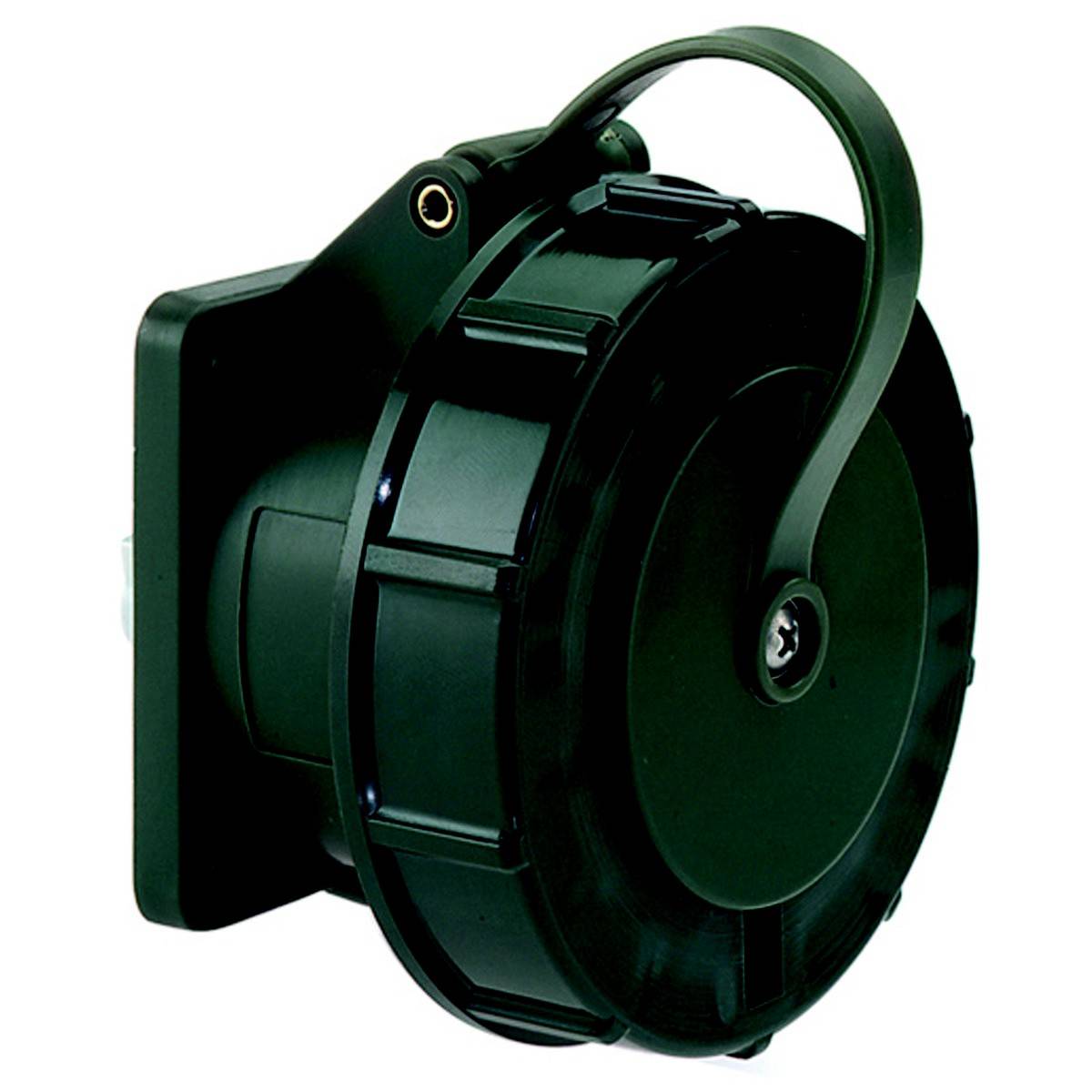

Bals Elektrotechnik 13930 13930 CEE Anbaudose 16.0 A 4polig 500 V 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 149.95 / Stück)
CHF 149.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- IEC-Stromstärke: 16 A
- Spannung nach EN 60309-2: 50-500 V (>300-500 Hz) grün
- Polzahl: 4
- Uhrzeit-Stellung: 2 h
- Kennfarbe: grün
- RAL-Nummer: 6031
- Schutzart (IP): IP67
- Anschlusstechnik: schraublose Klemme
- Steckrichtung: gerade
- Kabeleinführung: sonstige
- Werkstoff: Kunststoff
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: ja
- Flanschmaß vertikal: 75 mm
- Bohrlochabstand vertikal: 60 mm
- Flanschmaß horizontal: 75 mm
- Bohrlochabstand horizontal: 60 mm
- Produkt-Art
CEE Anbaudose
- Nennspannung
500 V
- Nennstrom
16.0 A
- Nennstrom - gerundet
16 A
- Anschluss A
Schraubenlose Klemme
- Ausführung
gerade
IP67
- Herstellerfarbe
Grün
- Inhalt
1 St.
- Polzahl
4
- Anschluss
Klemme
- Material (Details)
Kunststoff
- Betriebsspannung
500 V
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3135015 Bals Elektrotechnik 13930 13930 CEE Anbaudose 16.0 A 4polig 500 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3135015 Bals Elektrotechnik 13930 13930 CEE Anbaudose 16.0 A 4polig 500 V 1 St.
Beschreibung
Anbausteckdose QUICK-CONNECT TN gerade
16A 4p (3P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9

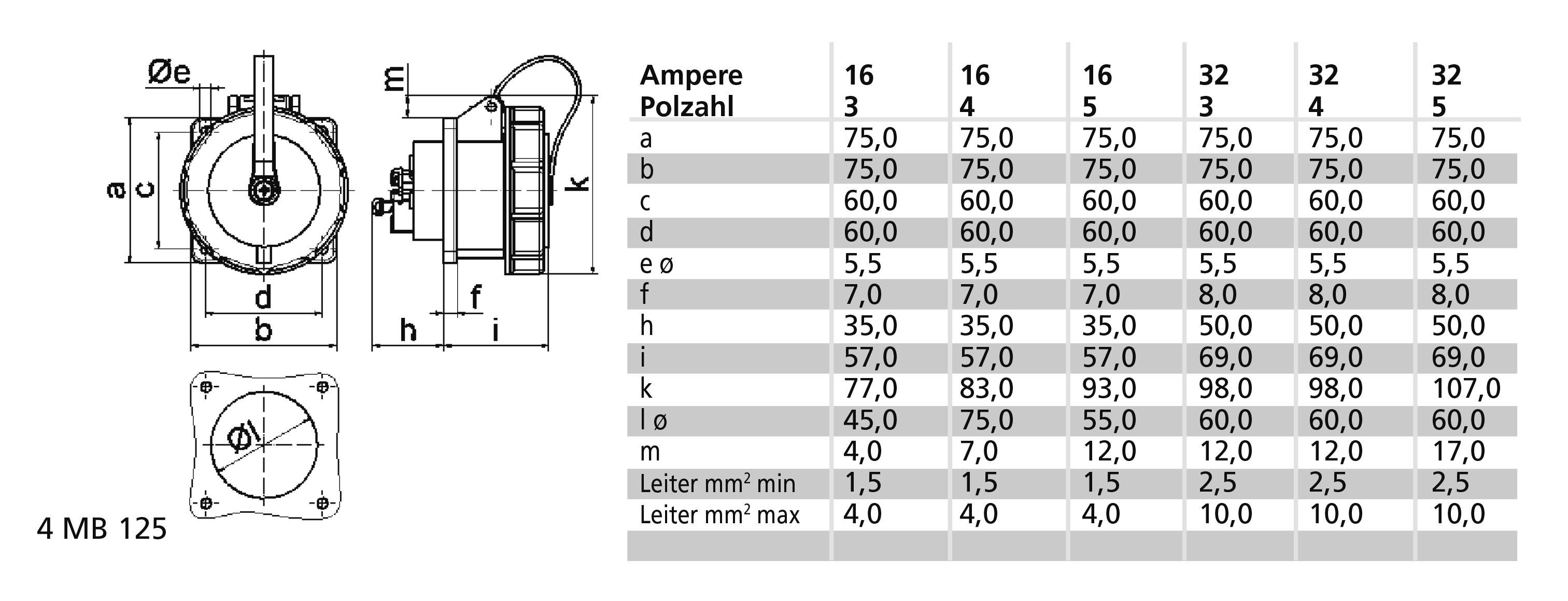

Gerätehöhe: 84 mm, Gerätebreite: 78,5 mm, Gerätetiefe: 95 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Sonstige technische Eigenschaften: Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 AS 022
16A 4p (3P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 84 mm, Gerätebreite: 78,5 mm, Gerätetiefe: 95 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Sonstige technische Eigenschaften: Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 AS 022
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
