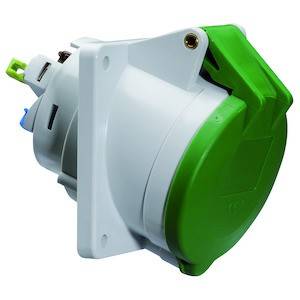

Bals Elektrotechnik 12754 12754 CEE Anbaudose 16.0 A 4polig 500 V 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 89.95 / Stück)
CHF 89.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Bals Elektrotech. Anbausteckdose geneigt 16A 4p >50V 10h IP44 12754
- Anbausteckdose mit Neigung - Flansch 85x85 - Befestigung 70x70 - 16A - 50V - 100 - 300Hz - IP44 - 128 g
Technische Daten
- IEC-Stromstärke: 16 A
- Spannung nach EN 60309-2: 50-500 V (100-300 Hz) grün
- Polzahl: 4
- Uhrzeit-Stellung: 10 h
- Kennfarbe: grün
- RAL-Nummer: 6002
- Schutzart (IP): IP44
- Anschlusstechnik: schraublose Klemme
- Steckrichtung: abgewinkelt
- Kabeleinführung: sonstige
- Werkstoff: Kunststoff
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: unbehandelt
- Militärausführung: nein
- Flanschmaß vertikal: 85 mm
- Bohrlochabstand vertikal: 70 mm
- Flanschmaß horizontal: 85 mm
- Bohrlochabstand horizontal: 70 mm
- Produkt-Art
CEE Anbaudose
- Nennspannung
500 V
- Nennstrom
16.0 A
- Nennstrom - gerundet
16 A
- Anschluss A
Schraubenlose Klemme
- Ausführung
abgewinkelt
IP44
- Herstellerfarbe
Grün
- Inhalt
1 St.
- Polzahl
4
- Anschluss
Klemme
- Material (Details)
Kunststoff
- Betriebsspannung
500 V
6002
4
Kunststoff
unbehandelt
16 A
schraublose Klemme
abgewinkelt
CuZn
IP44
FALSE
10 h
grün
50-500 V (100-300 Hz) grün
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3145962 Bals Elektrotechnik 12754 12754 CEE Anbaudose 16.0 A 4polig 500 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3145962 Bals Elektrotechnik 12754 12754 CEE Anbaudose 16.0 A 4polig 500 V 1 St.
Beschreibung

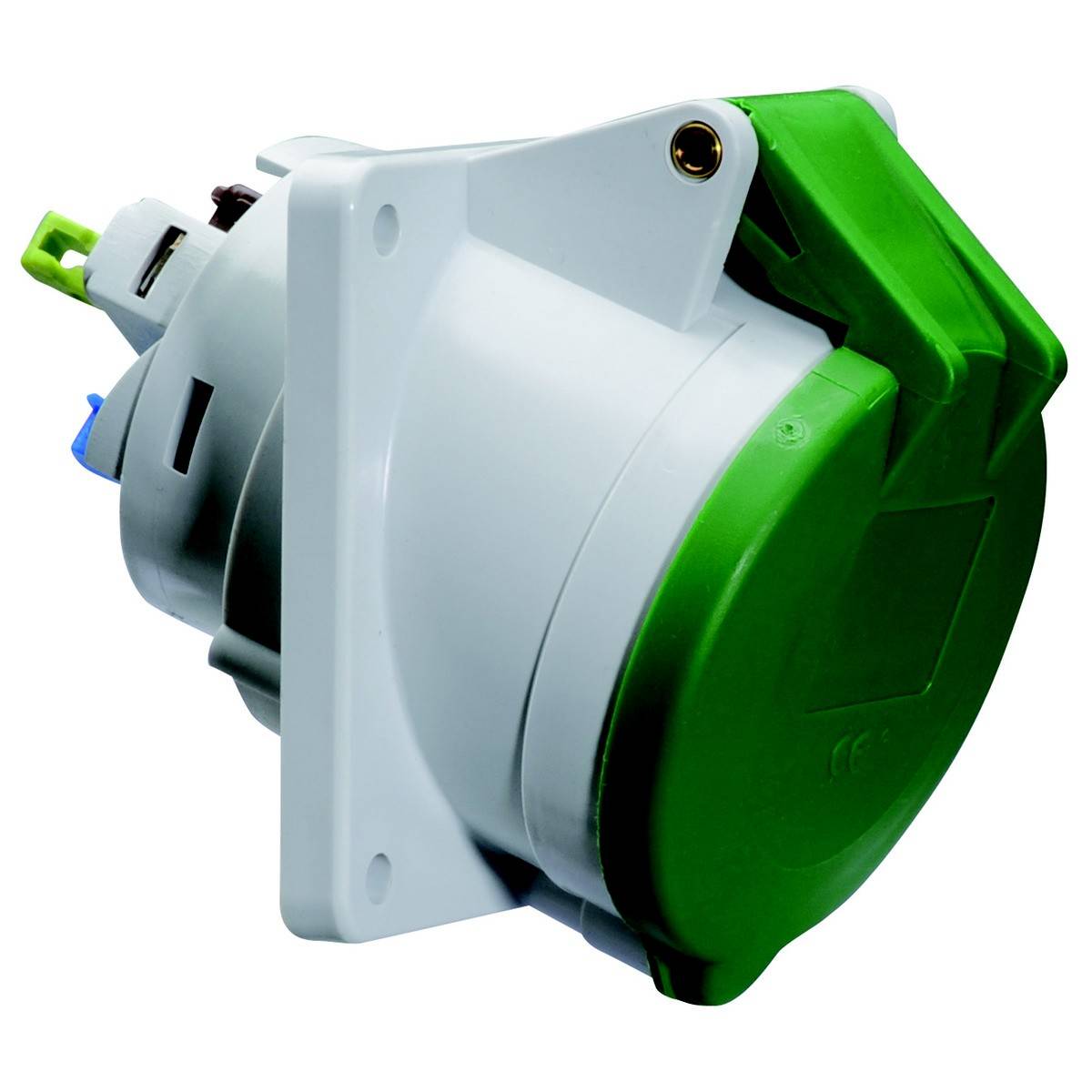

Anbausteckdose QUICK-CONNECT geneigt
16A 4p (3P+PE) >50V grün 100-300Hz (> 50V~) 10h IP44
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035

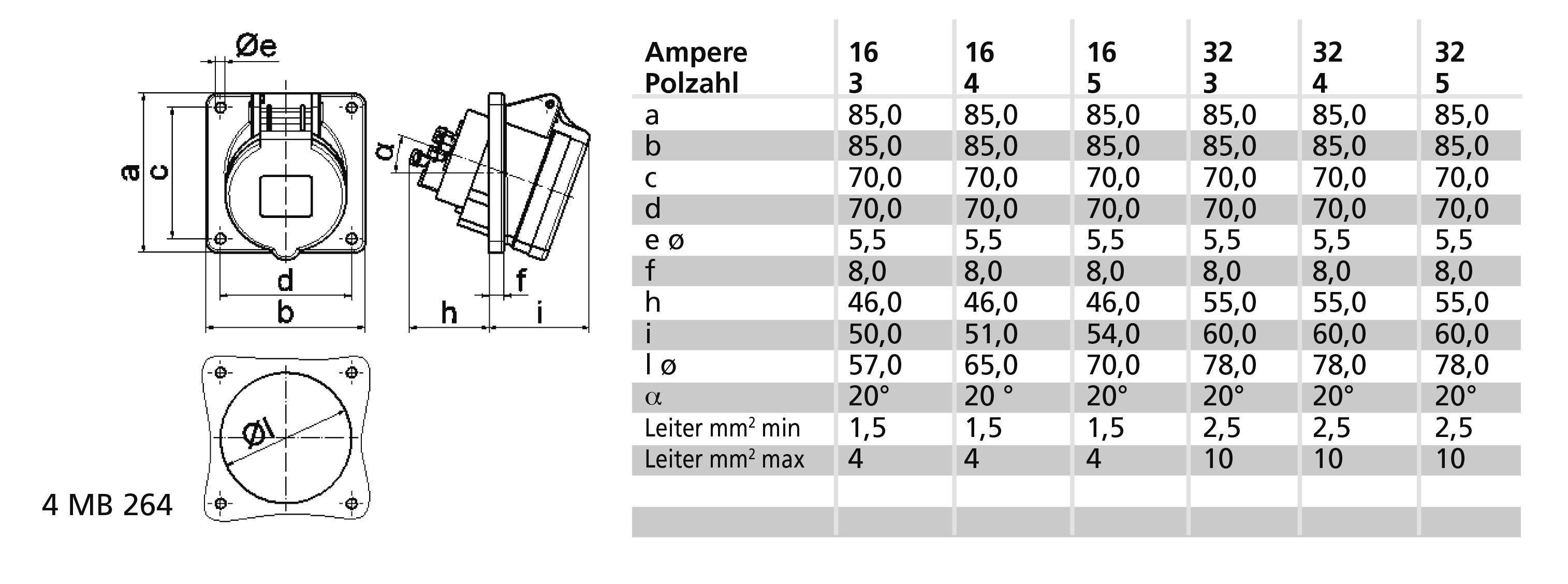

Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 102 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
16A 4p (3P+PE) >50V grün 100-300Hz (> 50V~) 10h IP44
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 102 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
