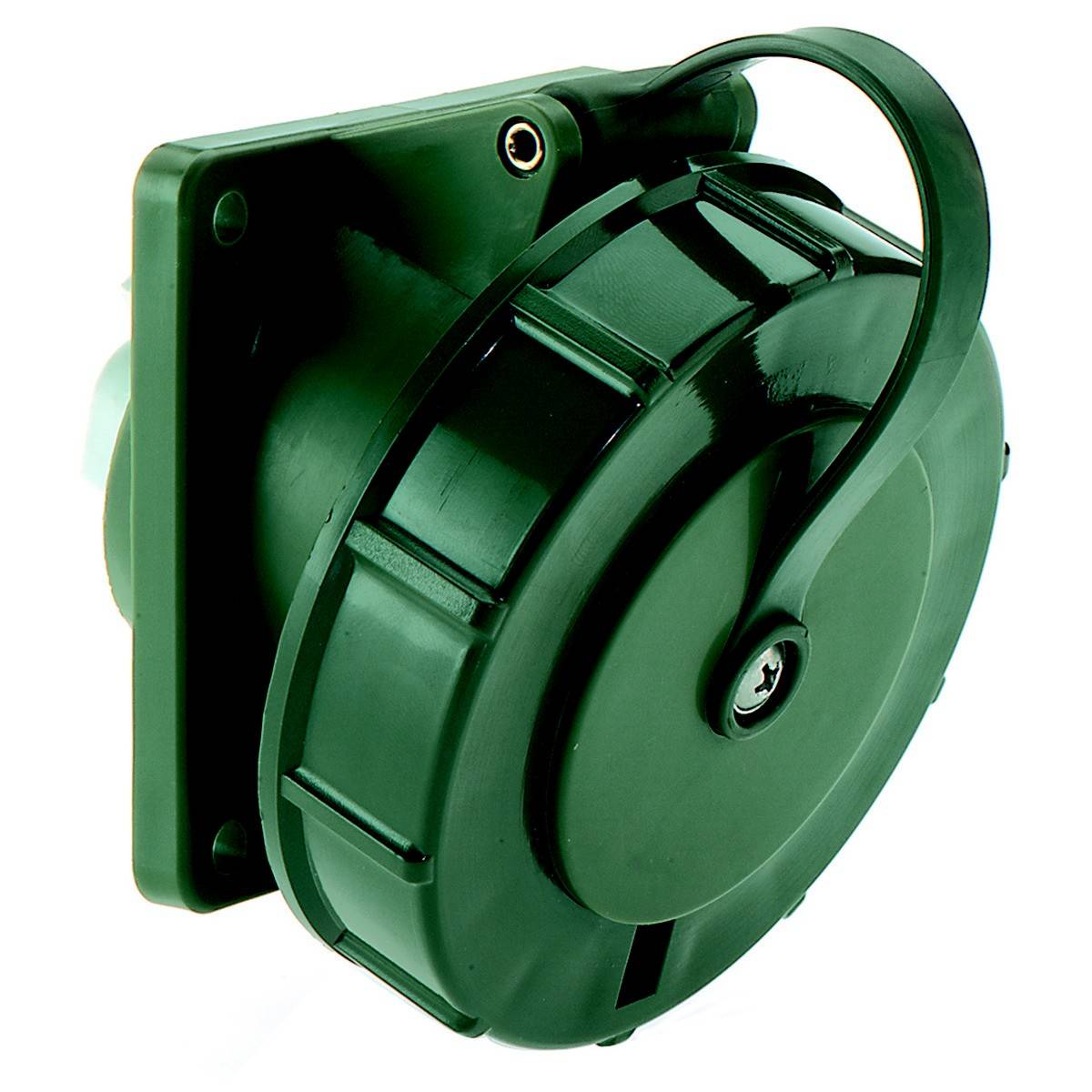

Bals Elektrotechnik 12169 12169 CEE Anbaudose 32.0 A 3polig 230 V 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 151.95 / Stück)
CHF 151.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- IEC-Stromstärke: 32 A
- Spannung nach EN 60309-2: 230 V (50+60 Hz) blau
- Polzahl: 3
- Uhrzeit-Stellung: 6 h
- Kennfarbe: grün
- RAL-Nummer: 6031
- Schutzart (IP): IP67
- Anschlusstechnik: schraublose Klemme
- Steckrichtung: abgewinkelt
- Kabeleinführung: sonstige
- Werkstoff: Kunststoff
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: ja
- Flanschmaß vertikal: 85 mm
- Bohrlochabstand vertikal: 70 mm
- Flanschmaß horizontal: 85 mm
- Bohrlochabstand horizontal: 70 mm
- Produkt-Art
CEE Anbaudose
- Nennspannung
230 V
- Nennstrom
32.0 A
- Nennstrom - gerundet
32 A
- Anschluss A
Schraubenlose Klemme
- Ausführung
abgewinkelt
IP67
- Herstellerfarbe
Grün
- Inhalt
1 St.
- Polzahl
3
- Anschluss
Klemme
- Material (Details)
Kunststoff
- Betriebsspannung
230 V
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3135017 Bals Elektrotechnik 12169 12169 CEE Anbaudose 32.0 A 3polig 230 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3135017 Bals Elektrotechnik 12169 12169 CEE Anbaudose 32.0 A 3polig 230 V 1 St.
Beschreibung
Anbausteckdose QUICK-CONNECT TN geneigt
32A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Gehäuse grau RAL 7035

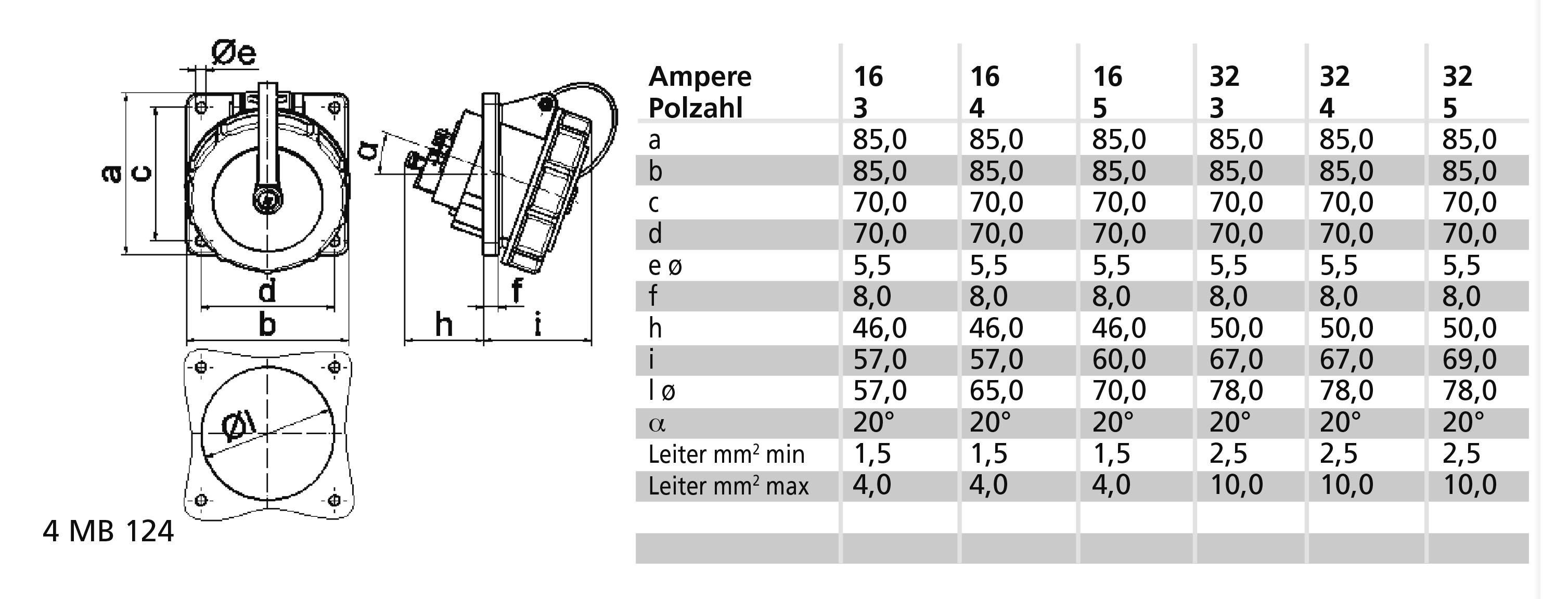

Gerätehöhe: 102 mm, Gerätebreite: 94 mm, Gerätetiefe: 121 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 042
32A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Gehäuse grau RAL 7035
Gerätehöhe: 102 mm, Gerätebreite: 94 mm, Gerätetiefe: 121 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 042
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
