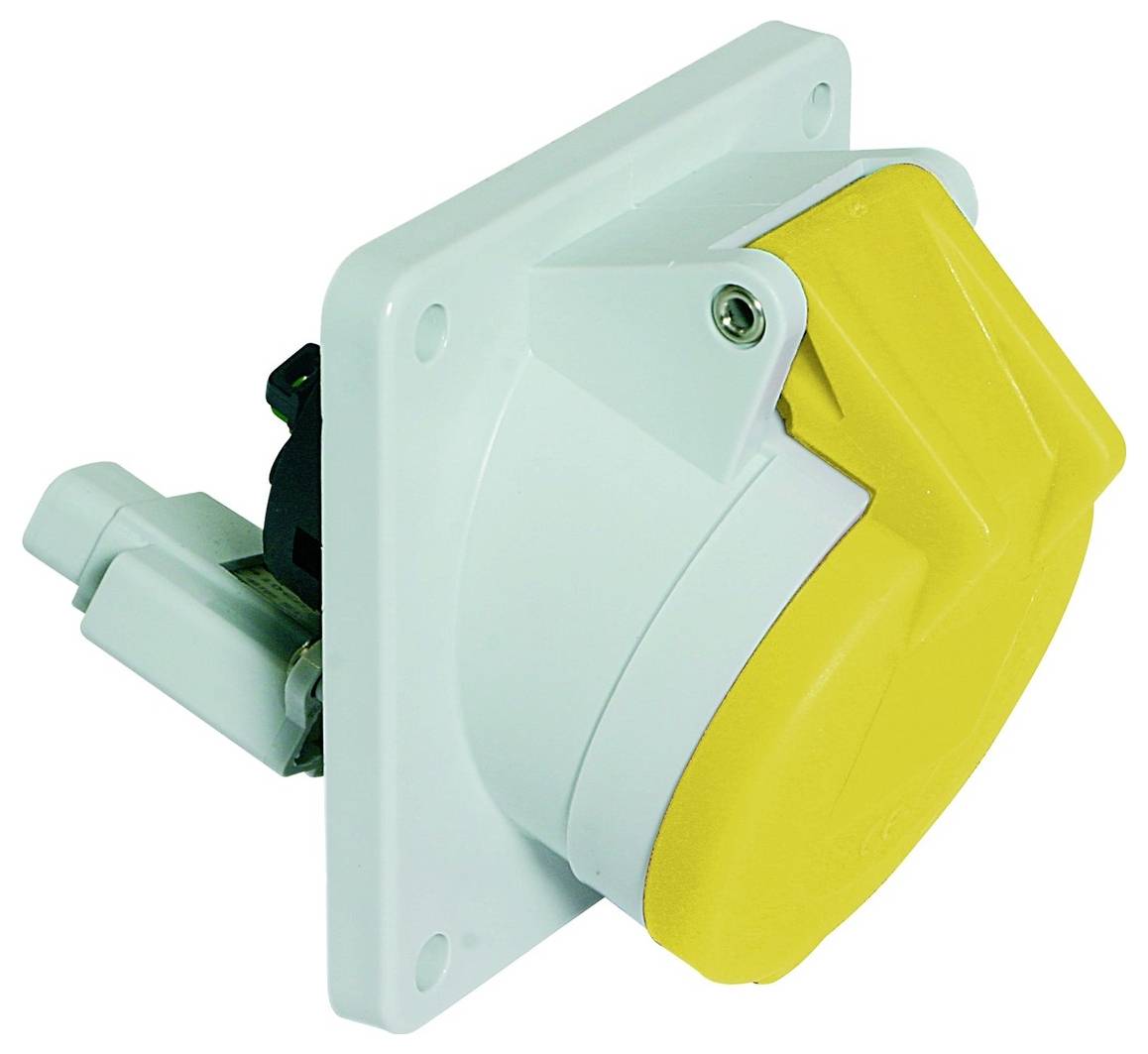

Abbildung ähnlich
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 153.95 / Stück)
CHF 153.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 3
- Werkstoff: Kunststoff
- RAL-Nummer: 1012
- Schutzart (IP): IP44
- IEC-Stromstärke: 16 A
- Spannung nach EN 60309-2: 110 V (50+60 Hz) gelb
- Uhrzeit-Stellung: 4 h
- Kennfarbe: gelb
- Anschlusstechnik: schraublose Klemme
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: nein
- Steckrichtung: abgewinkelt
- Flanschmaß vertikal: 85 mm
- Bohrlochabstand vertikal: 70 mm
- Bohrlochabstand horizontal: 70 mm
- Flanschmaß horizontal: 85 mm
- Produkt-Art
CEE Anbaudose
- Besonderheiten
schraublose Anschlussklemmen
- Adern
3
- Ausführung
Quick-Connect TE geneigt
- Normen
EN 60309-2
- Herstellerfarbe
RAL 1012 (Zitronengelb)
- Abm.
(L x B x H) 112 x 85 x 85 mm
- Länge
112 mm
- Breite
85 mm
- Höhe
85 mm
- Inhalt
1 St.
- Polzahl
3
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3546545 Bals Elektrotechnik 120583 120583 CEE Anbaudose 1 St.
Beschreibung
Anbausteckdose Quick-Connect TE geneigt
16A 3p (2P+PE) 110V (100 - 130V~) 4h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel gelb RAL 1012, Gehäuse grau RAL 7035
Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 112 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Schließerkontakt) ausgerüstet, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Öffnerkontakt) ausgerüstet
16A 3p (2P+PE) 110V (100 - 130V~) 4h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel gelb RAL 1012, Gehäuse grau RAL 7035
Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 112 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Schließerkontakt) ausgerüstet, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Öffnerkontakt) ausgerüstet
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
