Name: Anybus ABC4090 ABC4090 Schnittstellen-Wandler Industrial Ethernet, Gateway Anzahl I/O: 4 24 V/DC 1 St.
Brand: Anybus
SKU: 2637481
Availability: BackOrder

Ein Netzwerkgerät mit mehreren Ethernet-Anschlüssen und LED-Anzeigen für Gateway, Ethernet und Betriebsstatus. Markiert mit 'Anybus'.

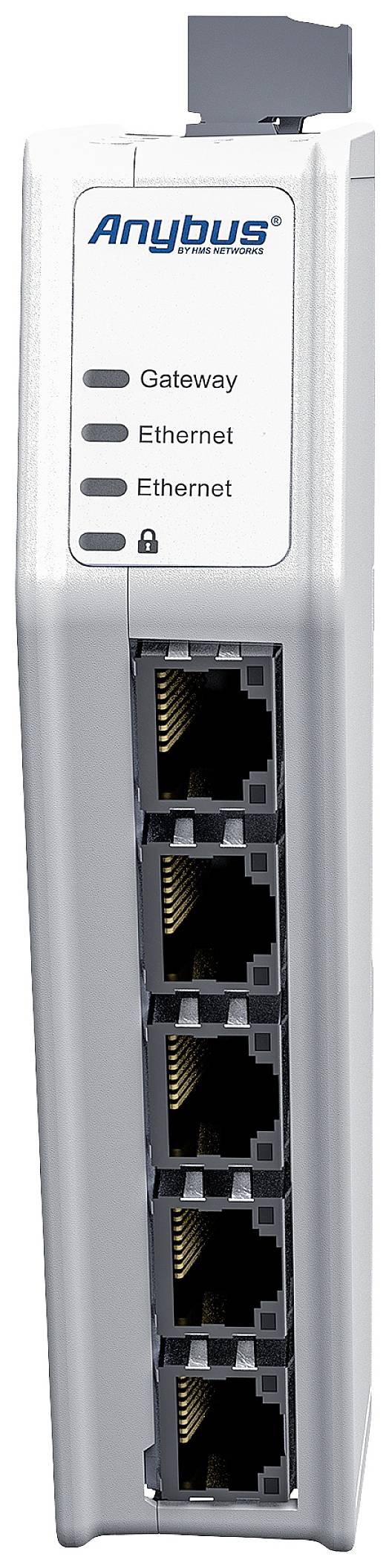

Ein Gateway-Gerät namens 'Anybus' mit mehreren Ethernet-Anschlüssen, zur Verbindung und Datenübertragung in Netzwerken.

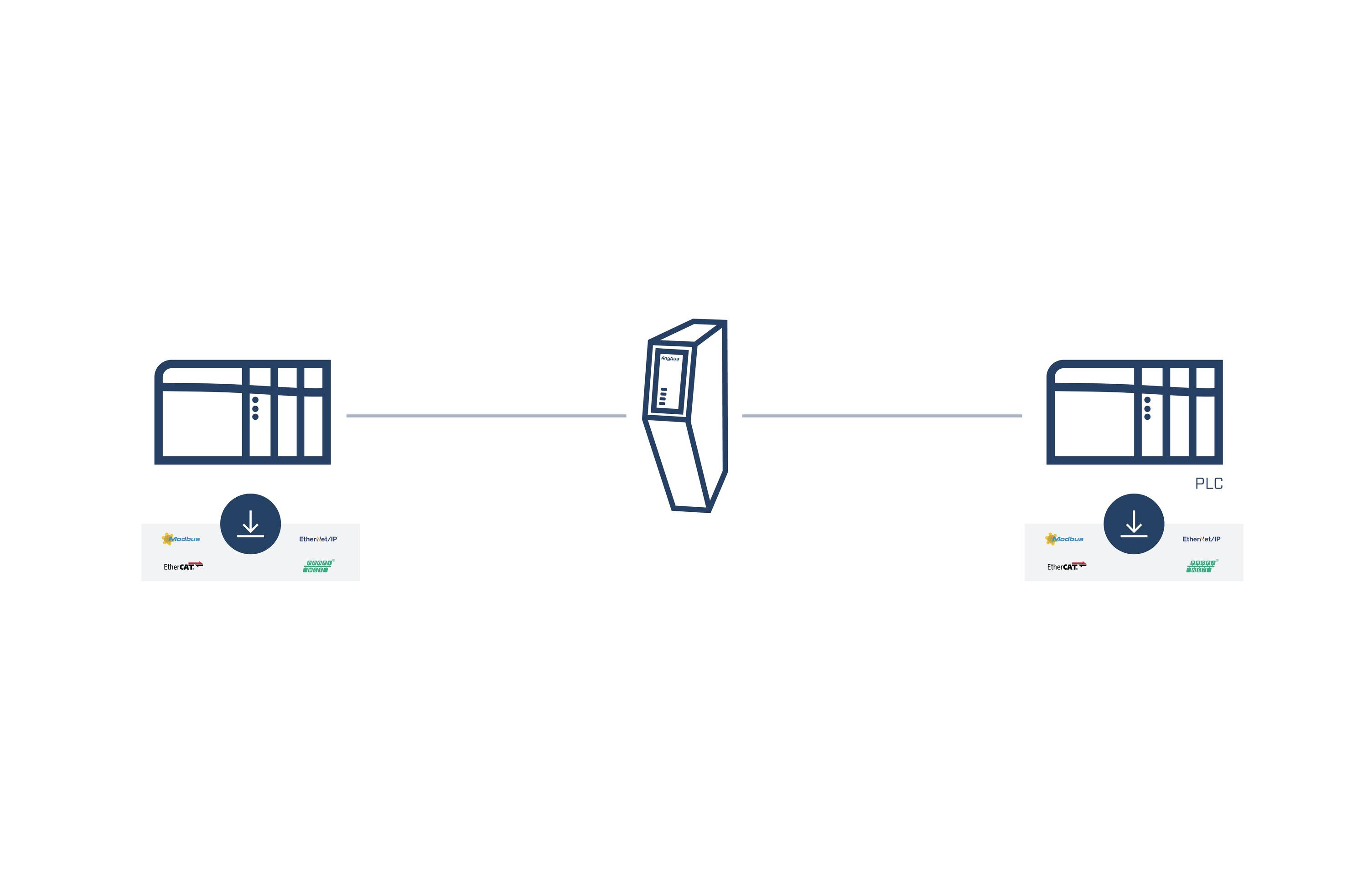

'Diagramm zeigt zwei verbundene Maschinen und einen zentralen Server. Maschinen rechts sind als PLC gekennzeichnet, unten verschiedene Logos.'

1/3

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 804.95 / Stück)

CHF 804.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Anybus Communicator - konfigurierbares Industrial Ethernet Gateway

Sofortige Datenübertragung
Hardware-beschleunigte Endian-Konvertierung (Byte Swap)

Technische Daten

Maße (L x B x H) mit seriellem Anschluss und Netzstecker: 98 x 27 x 144 mm
Nettogewicht: 150 g
Tasten und Schalter: Reset-Taste und Sicherheitsschalter
LEDs: Statusanzeige für das Gateway sowie für Netzwerk 1 und Netzwerk 2
IP-Schutzart: IP20
Gehäusematerial: PC ABS, UL 94 VO
Montage: Hutschiene (35 * 7,5/15)
UMWELT
Betriebstemperatur: -25 bis 70° C
Lagertemperatur: 40 bis 85° C
Relative Luftfeuchtigkeit: 0-95% nicht kondensierend
Einbauhöhe: Bis zu 2.000 m
Stromverbrauch: Typische Werte: 160 mA bei 24 V, maximal 400 mA bei 12 V
Netzanschluss: 3-poliger Schraubklemmanschluss
Schutz: Verpolungs- und Kurzschlussschutz
ETHERNET-ANSCHLÜSSE
Anschlüsse: 2+2 x Ethernet
Isolation: Galvanische Trennung
Bitrate: 10/100 Mbit/s Vollduplex
Stecker: RJ45
Switch: Dual port cut-through Switch
ZERTIFIZIERUNGEN UND STANDARDS
UL: CULUSfile number E214107
CE: 2014/30/EU
KC: R-R-ABJ-Communicator
EMV: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
Umwelt: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Cab, IEC 60068-2-78 Cab
Vibration und Stöße: IEC 60068-2-27, IEC 60068-2-6
Entsorgung: WEE
KONFIGURATION
Konfigurationssoftware: Webbasierte Konfiguration
Konfigurationsanschlüsse: Dedizierter 10/100 Mbit/s RJ45 Ethernet-Konfigurationsanschluss und weitere Ethernet-Anschlüsse
SICHERHEIT
Sicheres Hochfahren (Secure boot): Gewährleistet die Software-Authentizität
Sicherheitsschalter: Physischer Schalter, der den Zugriff auf die webbasierte Konfigurationsschnittstelle aktiviert/deaktiviert

Produkt-Art: Schnittstellen-Wandler

Schnittstellen: Industrial Ethernet
Gateway

Typ: ABC4090

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: -25 °C

Betriebsspannung (Details): 12-30 V/DC

Betriebstemperatur: -25 bis 70 °C

Anzahl I/O: 4

Abm.: (B x H) 27 mm x 144 mm

Max. Stromaufnahme: 400 mA

Höhe: 144 mm

Breite: 27 mm

Herst.-Teilenr.: ABC4090

Ausführung: ABC4090

Ausgänge: 10/100 Mbit/s Vollduplex

Schnittstellen: Konfigurierbares Industrial Ethernet
Durch Aufspielen entsprechender Firmware sind aber Netzwerkkombinationen mit EtherNet/IP, EtherCAT, Modbus TCP und PROFINET möglich.

Stromaufnahme: 160 mA

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2637481 Anybus ABC4090 ABC4090 Schnittstellen-Wandler Industrial Ethernet, Gateway Anzahl I/O: 4 24 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2637481 Anybus ABC4090 ABC4090 Schnittstellen-Wandler Industrial Ethernet, Gateway Anzahl I/O: 4 24 V/DC 1 St.

Information

Information 2637481 Anybus ABC4090 ABC4090 Schnittstellen-Wandler Industrial Ethernet, Gateway Anzahl I/O: 4 24 V/DC 1 St.

Beschreibung

Der Anybus Communicator Common Ethernet - Common Ethernet ist ein industrieller Protokollkonverter, der es ermöglicht, Daten nahtlos zwischen industriellen Ethernet-Netzwerken wie PROFINET, EtherNet/IP, Modbus TCP und EtherCAT auszutauschen. Ab Werk ist der Communicator so eingestellt, dass Daten zwischen einem PROFINET- und einem EtherNet/IP-Netzwerk ausgetauscht werden können. Durch Aufspielen entsprechender Firmware sind aber auch andere Netzwerkkombinationen mit EtherNet/IP, EtherCAT, Modbus TCP und PROFINET möglich.

Der Anybus Communicator gewährleistet eine zuverlässige, sichere und schnelle Datenübertragung zwischen verschiedenen industriellen Ethernet- und Feldbus-Netzwerken. Diese Stand-alone-Gateways sind einfach in Betrieb zu nehmen und ermöglichen einen transparenten Datenaustausch zwischen SPSen, so dass Sie mit nur minimalen Änderungen an der Software auch ältere Feldgeräte in moderne industrielle Netzwerke integrieren können.

Der Anybus Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor, der sich durch Netzwerkkonformität, hohe Leistung und Zuverlässigkeit auszeichnet. Beim Datenaustausch zwischen SPSen verschiedener Netzwerke ist eine sehr schnelle Datenübertragung mit bis zu 1500 Byte in jede Richtung möglich, was die meisten Anforderungen aktueller und zukünftiger Steuerungsanwendungen erfüllt.

Die Inbetriebnahme ist dank der intuitiven Konfiguration, der leicht verständlichen Dokumentation und dem intelligenten Hardware- und Gehäusedesign schnell erledigt.

Hervorragende Leistung
Sofortige Datenübertragung - Die Zeit, die für die Datenübertragung zwischen zwei SPSen benötigt wird, setzt sich aus der Zykluszeit des ersten Netzwerkes plus der Zykluszeit des zweiten Netzwerkes zusammen. Die interne Datenübertragung im Communicator ist vernachlässigbar, da sie den natürlichen Schwankungen der Netzwerkzykluszeiten (Jitter) entspricht.

Hardware-beschleunigte Endian-Konvertierung (Byte Swap)
Die Communicator können die Datendarstellung (Endianness) durch eine hardware-beschleunigte Endian-Konvertierung ändern, um sicherzustellen, dass die Daten in jeder SPS korrekt dargestellt werden. Sie können sogar verschiedene Teile des Datenbereichs auf unterschiedliche Weise konvertieren, um verschiedene Datentypen zu verarbeiten. Dies hat keine Auswirkungen auf die Leistung, entlastet die SPS von der Datenkonvertierungsaufgabe und vereinfacht die SPS-Programmierung.

Einfache Inbetriebnahme
Dedizierter Ethernet-Konfigurationsanschluss - keine speziellen Kabel erforderlich.
Intuitive webbasierte Drag-and-Drop-Konfigurationsoberfläche - keine Installation zusätzlicher Software erforderlich.
Nach vorne gerichtete Anschlüsse erleichtern den Anschluss von Kabeln und der schlanke Formfaktor spart Platz auf der Hutschiene.
Fehlerbehebung durch leistungsstarke Diagnosefunktionen, einschließlich Live-Datenmonitor, Statusbildschirm und Support-Paket.

Neueste Sicherheitsfunktionen
Sichere Boot-Funktionalität zur Erkennung von Manipulationen an der Firmware und zum Schutz vor Angriffen und Infektionen durch Malware. Sicherheitsschalter, der Ihre Konfiguration sperrt und jeden unbefugten Zugriff verhindert.

Für industrielle Umgebungen
Robustes, kompaktes Gehäuse.
Industriekomponenten sind nach und UL geprüft und zertifiziert.
Großer Temperaturbereich, -25°C bis 70°C.
Hutschienen-Montage für die Installation in der Nähe der angeschlossenen Geräte, wodurch der Verdrahtungsaufwand reduziert wird.
