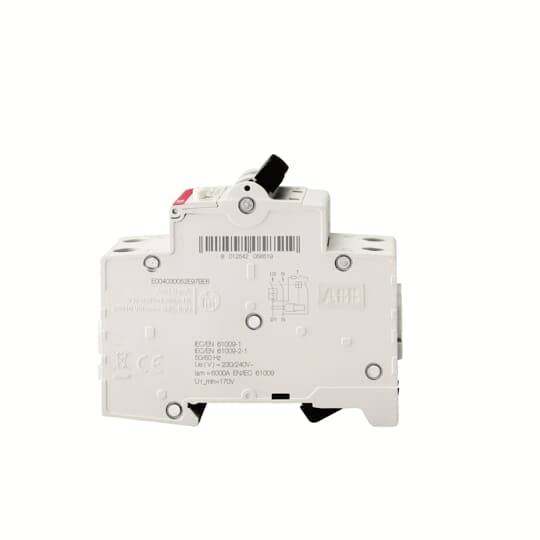

ABB 2CSR275480R1254 FI-Schutzschalter/Leitungsschutzschalter allstromsensitiver FI 25 A 0.03 A
Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
Polzahl
2
Auslöse-Charakteristik
C
Bemessungs-Differenzstrom
0.03 A
Nennstrom - gerundet
25 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Ausführung
DS201 MA Typ A AP-R
- Nennspannung (Details)
240 V
- Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
- Polzahl
2
- Betriebs-Klasse
A
- Auslöse-Charakteristik
C
- Bemessungs-Differenzstrom
0.03 A
- Herstellerfarbe
Mehrfarbig
- Inhalt
1 St.
- Nennstrom
25 A
- Nennstrom - gerundet
25 A
- Ausführung
allstromsensitiver FI
- Ausschaltvermögen
10 kA
- Passend für (Details)
Haushalts-. Gewerbe- und Industrieanwendungen
- Typ
A AP-R
AC
69 mm
25 A
240 V
C
500 V
0.03 A
A
3 kA
3
3
2
2
50/60 Hz
IP20
1
TRUE
15 kA
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
unverzögert
10 kA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3119236 ABB 2CSR275480R1254 FI-Schutzschalter/Leitungsschutzschalter allstromsensitiver FI 25 A 0.03 A
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.
Lieferumfang
- Geliefert wird: ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C25/0,03AP-R, Verpackungseinheit: 1 Stk., EAN: 8012542583318
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
