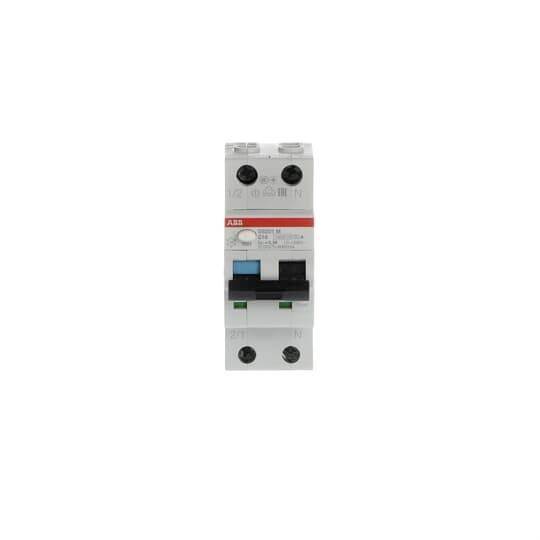

ABB 2CSR275180R3164 FI-Schutzschalter/Leitungsschutzschalter allstromsensitiver FI 16 A 0.03 A
Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
Polzahl
2
Auslöse-Charakteristik
C
Bemessungs-Differenzstrom
0.03 A
Nennstrom - gerundet
16 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Ausführung
DS201 MA Typ A
- Nennspannung (Details)
240 V
- Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
- Polzahl
2
- Betriebs-Klasse
Typ A
- Auslöse-Charakteristik
C
- Bemessungs-Differenzstrom
0.03 A
- Inhalt
1 St.
- Nennstrom
16 A
- Nennstrom - gerundet
16 A
- Ausführung
allstromsensitiver FI
- Ausschaltvermögen
10 kA
- Typ
A
AC
69 mm
16 A
240 V
C
500 V
0.3 A
A
3
3
2
2
50/60 Hz
IP20
1
TRUE
15 kA
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
unverzögert
10 kA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3119204 ABB 2CSR275180R3164 FI-Schutzschalter/Leitungsschutzschalter allstromsensitiver FI 16 A 0.03 A
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Lieferumfang
- Geliefert wird: ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,3, Verpackungseinheit: 1 Stk., EAN: 8012542592716
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
