Phoenix Contact 2866802 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 40 A 960 W Anzahl Ausgänge:1 x Inhalt 1 St.

Ein Schaltnetzteil der Marke Phoenix Contact mit Metallgehäuse und grünen Anschlussklemmen. Ausgabe: DC 24V, 40A.

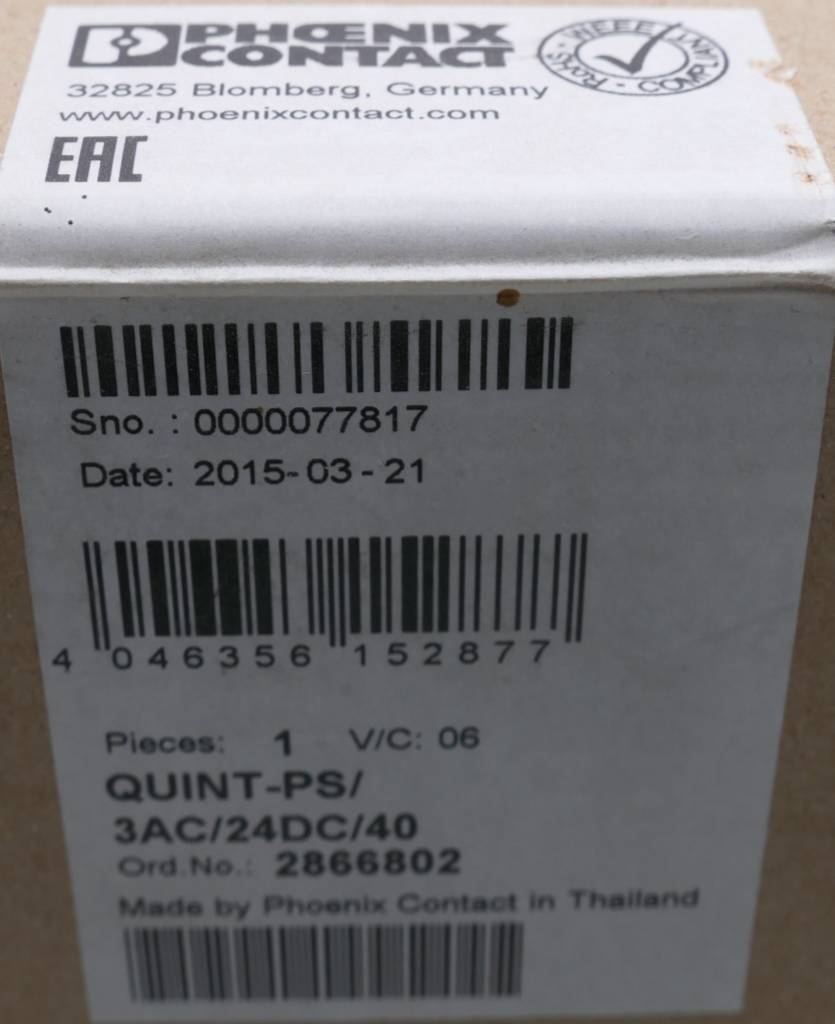

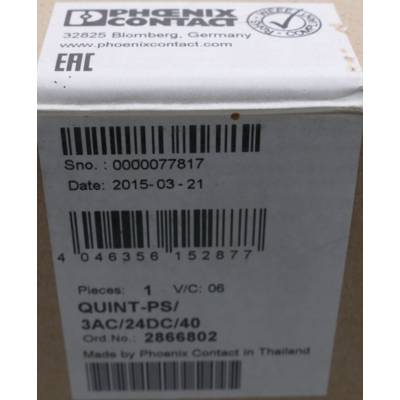

Phoenix Contact 2866802 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 40 A 960 W Anzahl Ausgänge:1 x Inhalt 1 St.-1

1/2

Datenblatt (PDF)

Nicht verfügbar

Alternativen anzeigen

Gesamt (CHF 369.10 / Stück)

CHF 473.49

-22 %

CHF 369.10

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Der QUINT POWER mit SFB-Technologie sorgt für höchste Anlagenverfügbarkeit. Standard-Leitungsschutzschalter lösen dank des 6-fachen Nennstroms für 12 ms zuverlässig und schnell aus. Die präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Zuverlässiges Starten schwieriger Lasten durch Power Boost.

Hutschienen-Schaltnetzteil QUINT-PS/ 3AC/24DC/40

Highlights & Details

29.5 V/DC / 40 A
960 W
Eingang 3-phasig
Eingangsspannungs-Bereich 3x 320 - 575 V/AC / 450 - 800 V/DC
Anschluss (Bauelemente): Schraubklemme
Präventive Funktionsüberwachung
Power Boost - Zuverlässiges Starten schwieriger Lasten
SFB Technology - schnelles Auslösen von Standard-Leitungsschutzschaltern

Technische Daten

Spannungsart der Versorgungsspannung: AC/DC1. Ausgangsspannung: 18..29,5 V2. Ausgangsspannung: 18 VMax. Ausgangsstrom 1: 45 AMax. Ausgangsstrom 2: 45 AMax. Ausgangsstrom 3: 215 AAusgangsspannung einstellbar: jaNennwert Ausgangsspannung 1: 24 VNennwert Ausgangsstrom 1: 40 AKurzschlussfest: jaBemessungsversorgungsspannung bei AC 50 Hz: 400..500 VBemessungsversorgungsspannung bei AC 60 Hz: 400..500 VBemessungsversorgungsspannung bei DC: 500..800 VAusgangsspannung geregelt: jaLeistungsaufnahme: 1342 VALeistungsabgabe: 960 WStabilisiert: jaAusführung des elektrischen Anschlusses: SchraubanschlussTragschienenmontage möglich: jaWandmontage möglich: neinGeeignet für Reiheneinbau: neinBreite in Teilungseinheiten: 5,3Einbaubreite: 96 mmEinbauhöhe: 130 mmDirektmontage möglich: neinBreite: 96 mmHöhe: 130 mmTiefe: 176 mmGeeignet für Sicherheitsfunktionen: jaSIL nach IEC 61508: ohnePerformance Level nach EN ISO 13849-1: ohneSchutzart (IP): IP20Schutzart (NEMA): sonstigeVerpackungseinheit: 1 StückMaße (cm): 275 × 175 × 180Bruttogewicht: 2,955 kg, Nettogewicht: 0 kgECLASS 7: Gleichstromversorgung (27040701)

Eingangsspannung (nominal): 400 V/AC
450 - 800 V/DC

Typ: Schaltnetzteil

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 320 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 3x 320 - 575 V/AC / 450 - 800 V/DC

Eingangsspannung (max.): 575 V/AC

Ausgangsstrom (max.): 40 A

Ausgangsstrom (max.) - gerundet: 40 A

: 960 W

Phasen: 3

Ausgangsspannung (nom.): 24 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Schraubklemme

Abm.: (B x H x T) 96 x 130 x 176 mm

Gewicht: 2.5 kg

Ausgangsspannung (max.): 29.5 V/DC

Ausgangsspannung (min.): 18 V/DC

Herst.-Teilenr.: 2866802

Inhalt: 1 St.

Breite: 96 mm

Höhe: 130 mm

Typ: QUINT-PS/3AC/24DC/40

Tiefe: 176 mm

Anschlüsse: Schraubklemmen

Ausgangsstrom (Details): 40 A

: 96

: 130 mm

: 176 mm

: 130 mm

: 1342 W

: FALSE

: TRUE

: AC/DC

: Schraubanschluss

: TRUE

: IP20

: ohne

: ohne

: sonstige

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2866802 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 40 A 960 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:512852

Dieser Artikel

960 W

575 V/AC

24 V/DC

400 V/AC450 - 800 V/DC

40 A

320 V/AC

Phoenix Contact 2320924 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 20 A 480 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:109308

480 W

575 V/AC

24 V/DC

400 V/AC450 - 800 V/DC

20 A

320 V/AC

Phoenix Contact 2866747 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.5 A 84 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511692

84 W

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 350 V/DC

3.5 A

85 V/AC

Phoenix Contact 2866750 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511704

120 W

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 350 V/DC

5 A

85 V/AC

Phoenix Contact 2866763 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 10 A 240 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511716

240 W

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 350 V/DC

10 A

85 V/AC

Phoenix Contact 2866776 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 20 A 480 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511728

480 W

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 350 V/DC

20 A

85 V/AC

Phoenix Contact 2866734 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511740

120 W

575 V/AC

24 V/DC

400 V/AC450 - 800 V/DC

5 A

320 V/AC

Phoenix Contact 2866705 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 10 A 240 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511752

240 W

575 V/AC

24 V/DC

400 V/AC450 - 800 V/DC

10 A

320 V/AC

Phoenix Contact 2866792 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 20 A 480 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511764

480 W

575 V/AC

24 V/DC

400 V/AC450 - 800 V/DC

20 A

320 V/AC

Phoenix Contact 2866679 Hutschienen-Netzteil (DIN-Rail) 48 V/DC 5 A 240 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:512848

240 W

264 V/AC

48 V/DC

115 V/AC230 V/AC90 - 350 V/DC

5 A

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 512852 Phoenix Contact 2866802 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 40 A 960 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 512852 Phoenix Contact 2866802 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 40 A 960 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

QUINT POWER mit SFB-Technology sorgt für höchste Anlagenverfügbarkeit. Mit dem 6-fachen Nennstrom für 12 ms lösen erstmalig auch Standard-Leitungsschutzschalter zuverlässig und schnell aus. Die präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten.
Zuverlässiges Starten schwieriger Lasten durch Power Boost. Fernüberwachung durch aktiven Schaltausgang und potenzialfreien Relaiskontakt. Ausgleich von Spannungsfällen und Laden von Akkus durch einstellbare Ausgangsspannung. Hohe Betriebssicherheit durch lange Netzausfallüberbrückung > 20 ms. Anschlüsse: Schraubklemmen, bis einschließlich 10 A servicefreundliche Schraub-/Steckklemmen. Einwandfreie Funktion der dreiphasigen Geräte auch bei dauerhaftem Ausfall einer Phase.

Ausführung

Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket
Hohe Betriebssicherheit durch lange Netzausfallüberbrückung unter Volllast und hohe MTBF > 500 000 h
Parallelschaltbar zur Leistungserhöhung und Redundanz
Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung.
