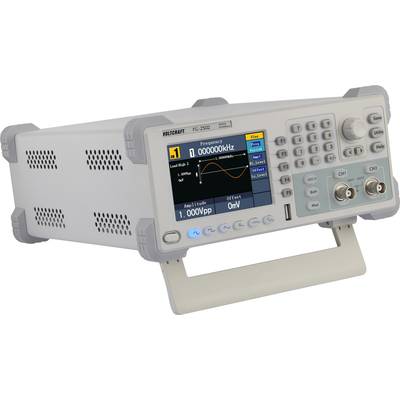

VOLTCRAFT FG-2502 Funktionsgenerator netzbetrieben 1 µHz - 50 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, Dre
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Alternativen anzeigen
Gesamt (CHF 480.99 / Stück)
CHF
Highlights & Details
Funktionsgenerator FG-2502
- Advanced DDS Technologie bis 50 MHz Bandbreite
- 300 MSa/s Sampling Rate

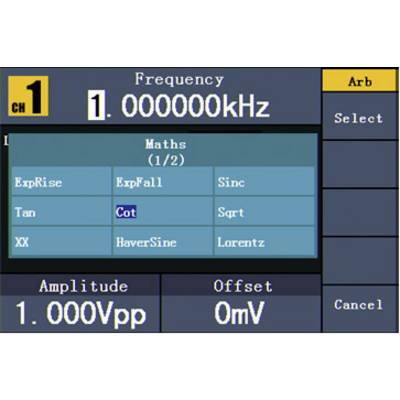

- Signal-Ausgangsformen: Sinus, Rechteck, Puls, Rampe, Rauschen und 45 weitere Arbiträrsignalformen
- Wellenlänge 2 pts - 1 Mpts
Technische Daten
- Produkt-Art
Funktionsgenerator netzbetrieben
- Frequenz-Bereich
1 µHz - 50 MHz
- Signal-Ausgangsformen
Arbiträr
Rauschen

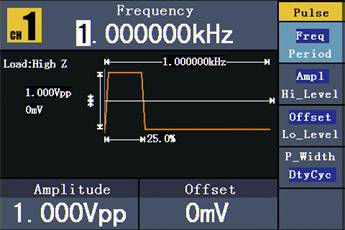

Puls

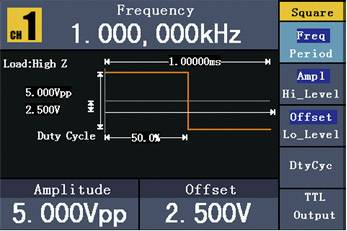

Rechteck
Sinus
Dreieck
Signal
- Frequenz-Bereich Sinus
1 μHz - 50 MHz
- Klirr-Faktor Sinus
0.2 %
- Frequenz-Bereich Rechteck
1 μHz - 25 MHz
- Anstiegszeit Rechteck
300ps + 100ppm
- Anzeige
LCD
- Frequenz-Bereich Dreieck
1 μHz - 1 MHz
- Frequenz-Bereich ARB
1 μHz - 10 MHz
Werksstandard (ohne Zertifikat)
- Interne Modulation
AM, FM, PM, FSK, PWM, ASK, PSK, SWEEP, BURST
- Externe Modulation
AM, FM, PM, FSK, ASK, PSK, PWM, SWEEP, BURST
- Externe Frequenz-Messung
100mHz-200MHz
- Abm.
(B x H) 235 mm x 110 mm
- Gewicht
3 kg
- Anzahl Kanäle
2-Kanal
- Frequenz (max.)
50 MHz
- Frequenz (min.)
1 µHz
- Besonderheiten
Modulation
- Messkategorie
CAT II
- Breite
235 mm
- Höhe
110 mm
- Schnittstellen
USB
- Spannungs-Versorgung
netzbetrieben
230 V/AC
- Typ
FG-2502
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1698259 VOLTCRAFT FG-2502 Funktionsgenerator netzbetrieben 1 µHz - 50 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, Dre
Bedienungs- und Sicherheitshinweise 1698259 VOLTCRAFT FG-2502 Funktionsgenerator netzbetrieben 1 µHz - 50 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, Dre
Information
Information 1698259 VOLTCRAFT FG-2502 Funktionsgenerator netzbetrieben 1 µHz - 50 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, Dre
Konformitätserklärung
Konformitätserklärung 1698259 VOLTCRAFT FG-2502 Funktionsgenerator netzbetrieben 1 µHz - 50 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, Dre
Garantiebedingungen
Garantiebedingungen 1698259 VOLTCRAFT FG-2502 Funktionsgenerator netzbetrieben 1 µHz - 50 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, Dre
Beschreibung

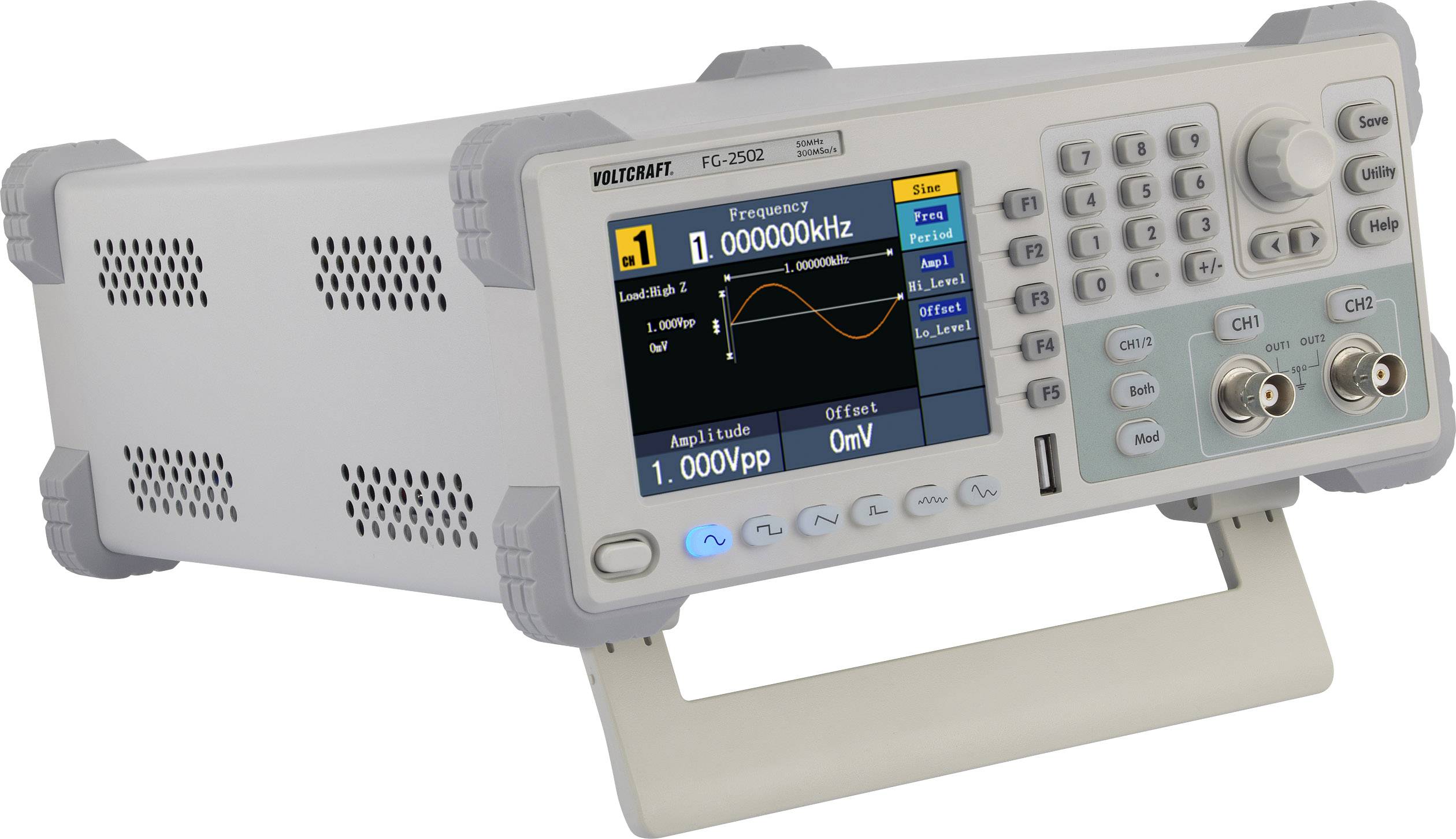

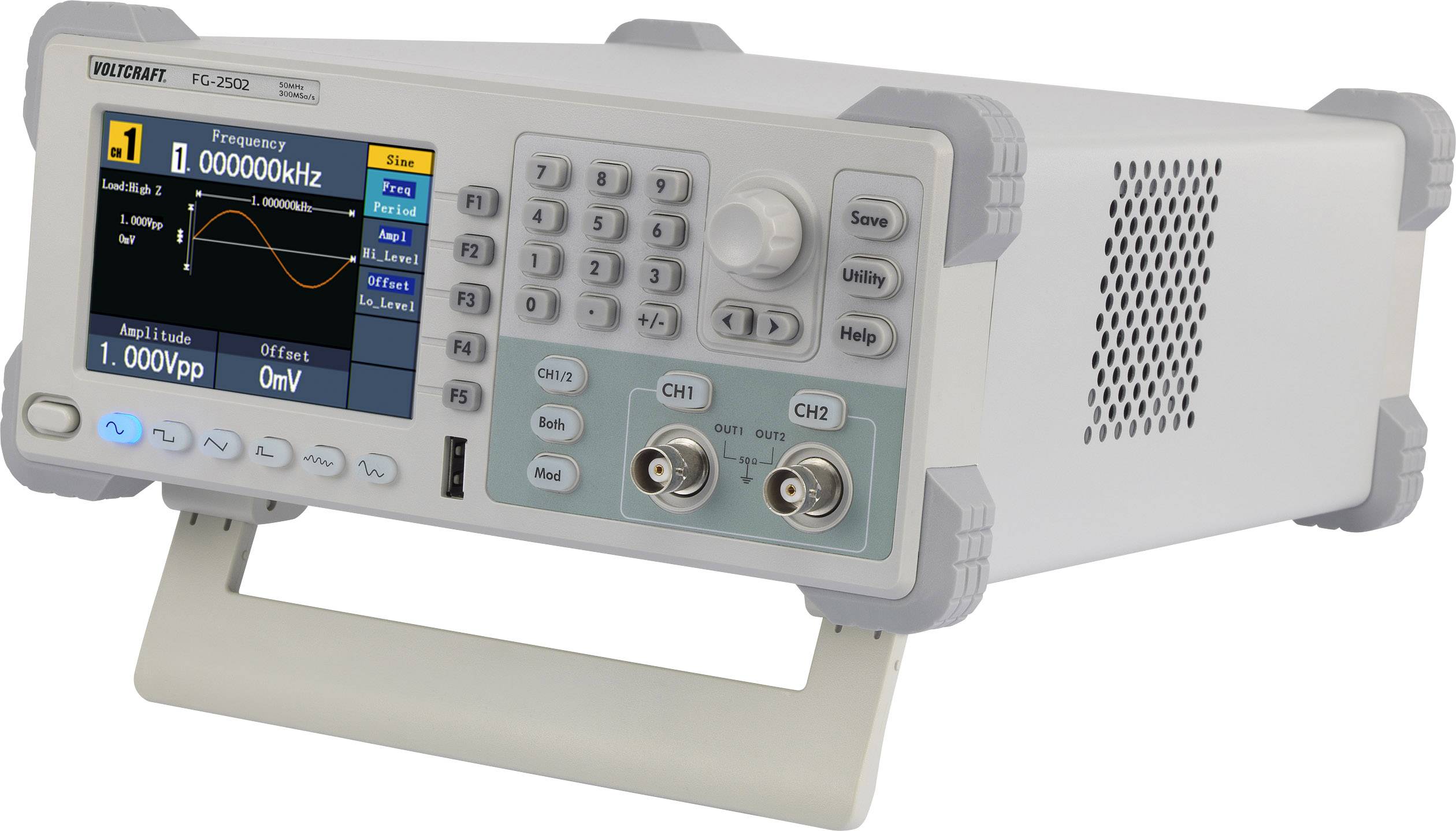

Der VOLTCRAFT FG-2502 DDS-Funktionsgenerator mit 50 MHz, 300 MSa/s Sampling Rate und 14-Bit vertikaler Auflösung bietet 2 unabhängige Kanäle.
Modulationen, Wobbelfrequenz, Burst und andere komplexe Signalformen sind pro Kanal unabhängig voneinander einstellbar.
Modulation

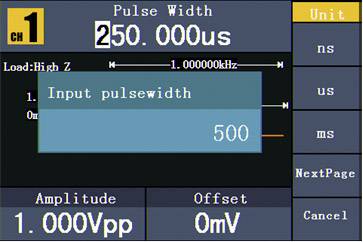

Die Modulationsfrequenz ist von 2 mHz bis 20 kHz einstellbar (FKS bis 100 kHz). Es kann sowohl nach Frequenz als auch nach Periode, positiver und negativer Weite (Width) als auch nach positivem und negativem Anteil (Duty) moduliert werden.

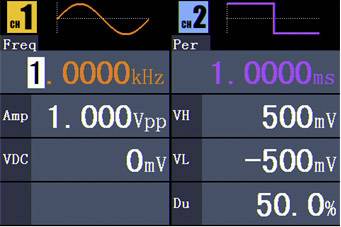

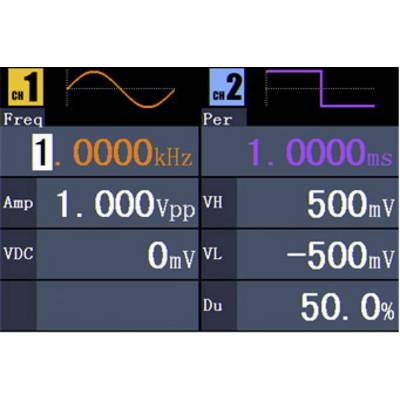

Simultaner Dual Channel Ausgang
Bei Bedarf können beide Ausgänge aufeinander abgestimmt werden. Dabei können Frequenz, Amplitude und / oder Phase gekoppelt werden.
Zähler
Der integrierte 200 MHz Zähler mit einer Auflösung von 6 bit/s zählt im Frequenzbereich von 100 MHz bis 200 MHz. Es können sowohl Werte für Periode, Duty Cycle und Pulsweite ermittelt werden.
Werte gut erkennen

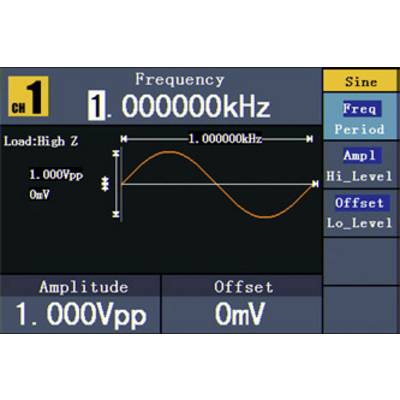

Das vergleichsweise große TFT Display ist mit 10,2 cm (4") Diagonale sehr gut ablesbar.
Modulationen, Wobbelfrequenz, Burst und andere komplexe Signalformen sind pro Kanal unabhängig voneinander einstellbar.
Modulation
Die Modulationsfrequenz ist von 2 mHz bis 20 kHz einstellbar (FKS bis 100 kHz). Es kann sowohl nach Frequenz als auch nach Periode, positiver und negativer Weite (Width) als auch nach positivem und negativem Anteil (Duty) moduliert werden.
Simultaner Dual Channel Ausgang
Bei Bedarf können beide Ausgänge aufeinander abgestimmt werden. Dabei können Frequenz, Amplitude und / oder Phase gekoppelt werden.
Zähler
Der integrierte 200 MHz Zähler mit einer Auflösung von 6 bit/s zählt im Frequenzbereich von 100 MHz bis 200 MHz. Es können sowohl Werte für Periode, Duty Cycle und Pulsweite ermittelt werden.
Werte gut erkennen
Das vergleichsweise große TFT Display ist mit 10,2 cm (4") Diagonale sehr gut ablesbar.
Ausführung
- Unterstützt SCPI
- Amplitude 1 mVpp - 10 Vpp (50 Ω) und 1 mVpp - 20 Vpp (hohe Impendanz)
- Auflösung 1 mVpp
- Offset ±5 V (50Ω) und ±10V (hohe Impedanz)

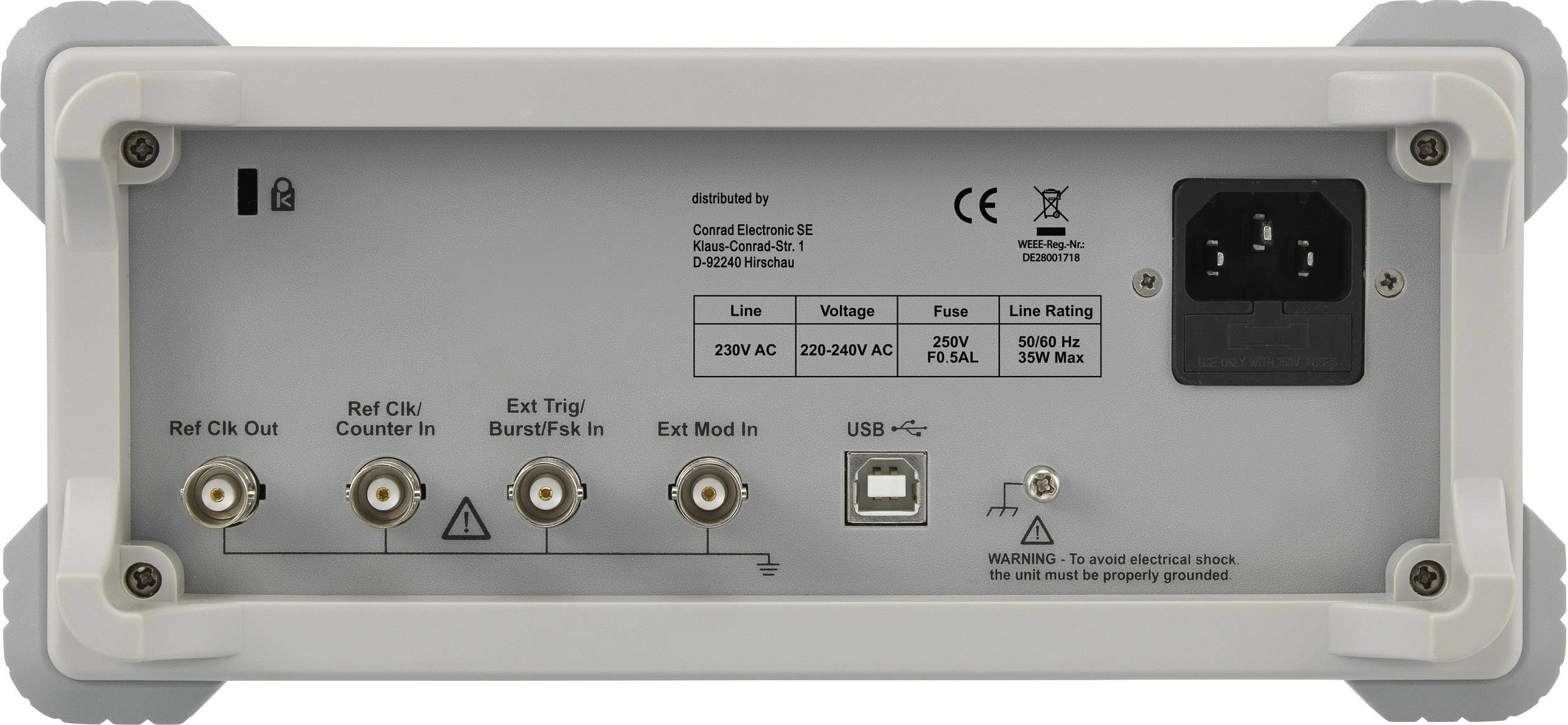

- Zähler
- externer Modulations-Eingang
- externer Triggereingang
- Referenz Clock Ein-/ Ausgang

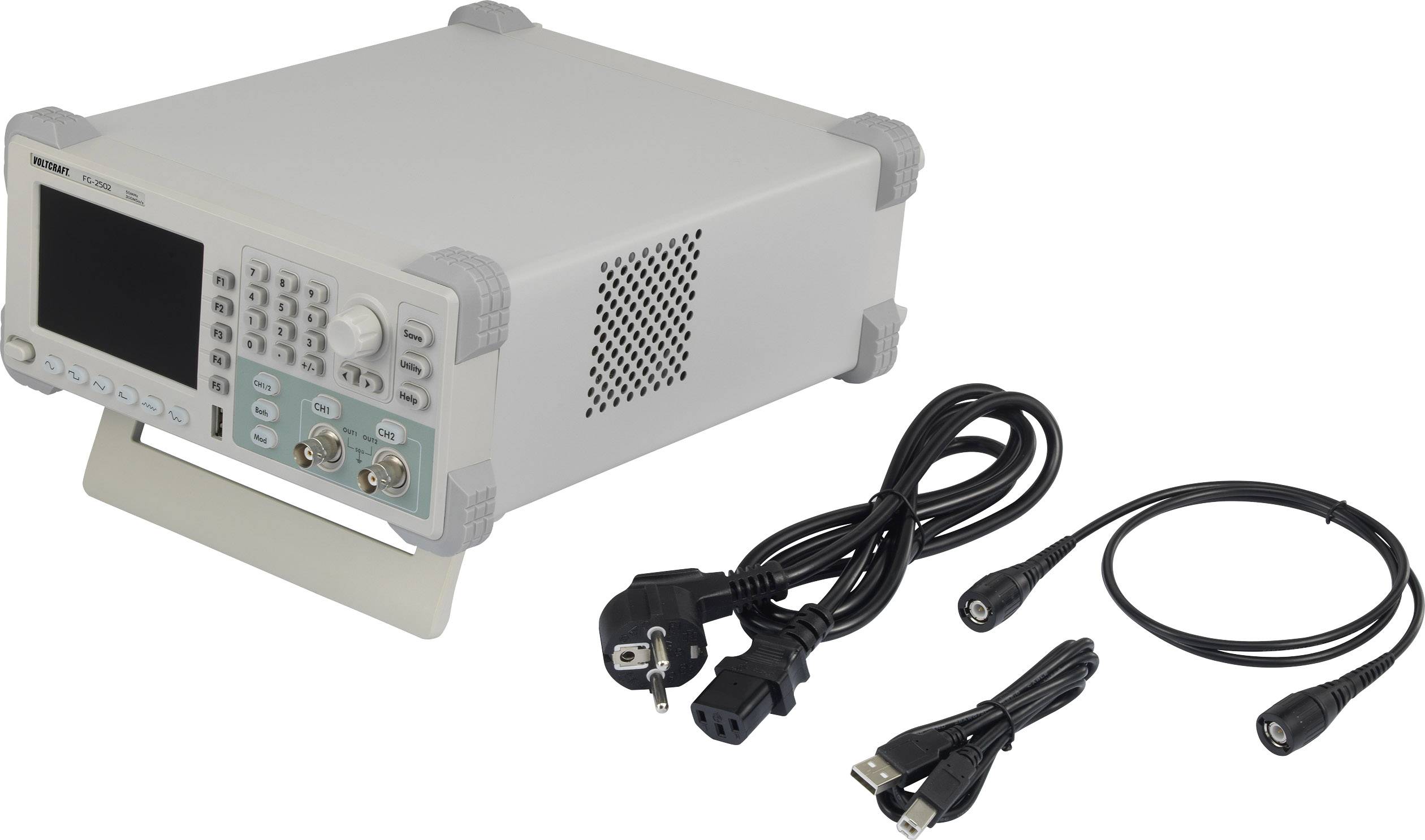

Lieferumfang
- Funktionsgenerator FG-2502
- 1 x Stromnetzkabel
- 1 x USB- Kabel
- 1 x BNC-Kabel Q9
- Software-CD mit englischer Bedienungsanleitung
- Gedruckte Kurzanleitung mit Sicherheitshinweis
