Joy-it SBC-LCD20x4 Display-Modul 11.4 cm (4.5 Zoll) 20 x 4 Pixel Passend für (Entwicklungskits): Raspberry Pi®, Arduino,

LCD-Bildschirm mit schwarzem Gehäuse und grünem Hintergrund. Gerät hat 16 Pins am unteren Rand. Geeignet zur Anzeige von Text.

Ein LCD-Display-Modul mit blauer Anzeige und 16 Pins oben, zum Beispiel für elektronische Projekte und Mikrocontroller-Anwendungen.

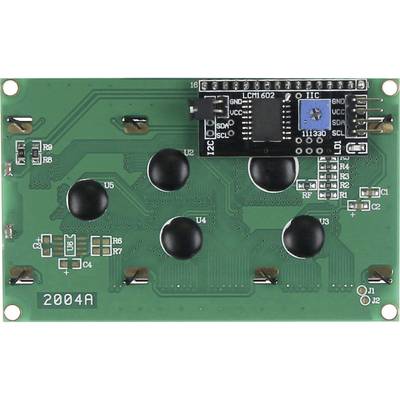

Elektronikplatine mit schwarzem Modul oben rechts, auf der 'LCM1602' steht. Enthält mehrere Kontakte und Bauteile auf grünem Hintergrund.

1/3

Datenblatt (PDF)

72 Stück

Anzahl

Stück

Gesamt (CHF 12.90 / Stück)

CHF

Highlights & Details

Joy-IT LCD Display, 20x4, Blau

HD44780 Industrie-Standard
Mit aufgelöteten I2C-Kommunikations-Adapter

Technische Daten

Produkt-Art: Display

Display (cm): 11.4 cm

Display (Zoll): 4.5 Zoll

Geeignet für: Raspberry Pi® B
Raspberry Pi® B+
Raspberry Pi® 2 B
Raspberry Pi® 3 B
Raspberry Pi® 3 B+
Raspberry Pi® 4 B
Raspberry Pi® A
Raspberry Pi® A+
Raspberry Pi® 3 A+
Banana Pi BPI-D1
Banana Pi BPI-F2
Banana Pi BPI-G1
Banana Pi BPI-M1
Banana Pi BPI-M1+
Banana Pi BPI-M2+
Banana Pi BPI-M2 Berry
Banana Pi BPI-M2M
Banana Pi BPI-M2U
Banana Pi BPI-M3
Banana Pi BPI-M64
Arduino Due
Arduino Mega 2560
Arduino UNO
Mehr anzeigen

Display-Auflösung: 20 x 4 Pixel

Länge: 60 mm

Breite: 98 mm

Höhe: 20 mm

Passend für: Raspberry Pi®
Arduino
Banana Pi
Cubieboard

Dokumente & Downloads

Datenblatt

Datenblatt 1503752 Joy-it SBC-LCD20x4 Display-Modul 11.4 cm (4.5 Zoll) 20 x 4 Pixel Passend für (Entwicklungskits): Raspberry Pi®, Arduino,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1503752 Joy-it SBC-LCD20x4 Display-Modul 11.4 cm (4.5 Zoll) 20 x 4 Pixel Passend für (Entwicklungskits): Raspberry Pi®, Arduino,

Beschreibung

HD44780 Industrie-Standard
Mit aufgelöteten I2C-Kommunikations-Adapter
Dadurch werden nur 4 I/O Leitungen (Spannungsversorgung + 2xDatenleitungen) für den Betrieb benötigt
Adapterchip: PCF8574AT
Sowohl 3,3V als auch 5V Logiklevel (@Spannungsversorgung 5V)
20x4 Zeichen (4 Zeilen mit 20 Spalten)
Hintergrundbeleuchtung: Farbe Blau
ca. 9,8*6*2 cm
