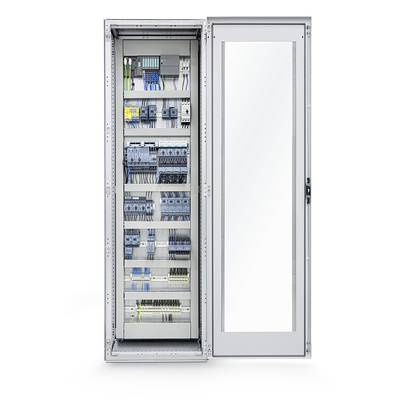

Anwendungsbild
1/3
Anwendungsbild
Siemens 3RF2320-1AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Halbleiterschütz
Polzahl
1polig
Laststrom
20 A
Anschluss
Schraubklemme
Typ
3RF2320-1AA04
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 66.56 / Stück)
CHF
Nur noch 1 Stück verfügbar
Highlights & Details
Halbleiterschütz 3RF2, 1-ph. AC51 20A 48-460V/24V DC
- Halbleiter-Schütz
Technische Daten
- Gewicht: 200 g
- Verlustleistung: 20 W
- Produkt-Art
Halbleiterschütz
- Typ
3RF2320-1AA04
- Polzahl
1polig
- Schaltungsart
Nullspannungsschaltend
- Kontaktart
1 Schließer
- Steuerspannung (min.)
15 V/DC
- Steuerspannung (max.)
24 V/DC
- Steuerspannungs-Bereich
15 - 24 V/DC
- Schaltspannung (min.)
48 V/AC
- Schaltspannung (max.)
460 V/AC
- Laststrom
20 A
- Montageart
Hutschiene
- Anschluss
Schraubklemme
- Ansprechzeit
1 ms
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
22.5 mm
- Höhe
100 mm
- Tiefe
123.5 mm
- Abm.
(B x H x T) 22.5 x 100 x 123.5 mm
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1432286 Siemens 3RF2320-1AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1432286 Siemens 3RF2320-1AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.
Beschreibung
Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 48-460 V / DC 24 V Schraubanschluss Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
